LCD工業液晶屏在工業觸摸顯示器從顯示、觸摸到整機解決方案

LCD液晶屏在工業觸摸顯示器中的作用，是負責“顯示畫面”；觸摸屏負責“感知操作”；驅動板、觸摸控制器、結構外殼和線材負責把它們整合成可長期運行的人機交互終端。所以工業觸摸顯示器不是簡單把一塊LCD屏和一片觸摸玻璃疊在一起，而是一個完整的顯示交互系統。

成熟工業觸摸顯示器通常會同時強調LCD亮度、分辨率、PCAP多點觸摸、背光壽命、寬溫、IP65前面板防護、HDMI/VGA/DP等輸入接口、光學貼合和VESA/面板安裝方式。例如ADLINK工業觸摸顯示器公開資料中，10.1寸、15.6寸、18.5寸、21.5寸等型號都把LCD面板、10點PCAP觸摸、背光壽命、寬溫、IP65、光學貼合選項和安裝方式作為核心參數。

一、LCD在工業觸摸顯示器里負責什么

LCD液晶屏本身主要負責顯示內容，包括：

設備運行狀態

參數設置界面

報警提示

數據曲線

生產報表

監控畫面

操作按鈕和菜單

它決定了工業觸摸顯示器的基礎顯示效果，比如尺寸、分辨率、亮度、對比度、視角、色彩、背光壽命和溫度范圍，但LCD本身并不負責觸摸。

如果你能在屏幕上點擊、滑動、輸入參數，那是因為LCD前面疊加了觸摸屏，并通過觸摸控制器把觸摸坐標傳給主板。

所以在工業觸摸顯示器里，LCD和觸摸屏的分工可以這樣理解：LCD負責“看得清”，觸摸屏負責“點得準”，控制板和結構系統負責“用得穩”。

二、工業觸摸顯示器的基本結構

一臺典型工業觸摸顯示器，通常可以拆成這幾層：

1.前蓋板玻璃

最外層通常是蓋板玻璃或強化玻璃，用戶直接接觸它。

它決定耐刮、防護、防眩、防指紋和外觀表現。

在工業場景里，蓋板不只是為了好看，還要考慮：

抗沖擊

耐磨

防油污

防眩光

防指紋

是否容易清潔

是否支持手套操作

一些工業觸控方案公開資料中也會把anti-reflection、anti-glare、anti-fingerprint這類表面處理作為PCAP觸摸方案的特點。

2.觸摸屏層

觸摸屏負責感知用戶操作。

工業觸摸顯示器常見的是PCAP投射式電容觸摸，也有一些老設備或特殊工況仍使用電阻觸摸。

PCAP電容觸摸的優勢是外觀好、支持多點觸控、透光率較好、適合玻璃蓋板。公開工業觸摸顯示器資料里，很多產品都標注為10-pointPCAPTouch，說明多點電容觸摸已經成為很多工業觸摸顯示器的主流配置。

3.貼合層

觸摸屏和LCD之間可以采用框貼，也可以采用光學貼合。

框貼

只在邊框位置固定，成本更低，維修相對方便，但中間有空氣層，容易產生反光、進灰和顯示層次下降。

光學貼合

用OCA/OCR等光學膠把觸摸屏和LCD整面貼合，減少空氣層反射，提高可讀性和結構強度。很多工業顯示方案會把opticalbonding作為可選項，因為它能提升工業和嵌入式環境下的顯示表現。

4.LCD液晶屏

這是顯示核心。它要根據工業場景選擇合適的尺寸、亮度、分辨率、接口和溫度范圍。

例如常見工業觸摸顯示器會有7寸、10.1寸、12.1寸、15寸、15.6寸、17寸、19寸、21.5寸、23.8寸、27寸、32寸等尺寸段。公開資料里，10.1寸可見1280×800、400nit、PCAP觸摸；15.6寸可見1920×1080、400nit；21.5寸高亮版本可見1000nit和-20~70℃寬溫。

5.顯示驅動板

工業觸摸顯示器通常不會直接把裸LCD接到電腦上，而是通過驅動板或主控板實現信號轉換。

常見輸入可能是：

HDMI

VGA

DVI

DisplayPort

工業主板內置LVDS/eDP輸出，公開工業觸摸顯示器資料中，很多產品會同時提供HDMI、VGA、DVI、DP等輸入接口，這說明工業顯示器通常已經把裸LCD接口轉成更適合設備接入的標準視頻接口。

6.觸摸控制器

觸摸控制器負責把觸摸信號轉換成坐標數據。

它常見接口包括：

USB

I2C

UART

RS232

要注意，LCD顯示接口和觸摸接口是兩套系統。

比如顯示可能走HDMI，觸摸走USB；顯示可能走LVDS，觸摸走I2C。采購工業觸摸顯示器時，這兩個接口必須分開確認。

7.金屬外殼與安裝結構

工業觸摸顯示器常見安裝方式有：

嵌入式安裝

面板安裝

開放式框架安裝

VESA安裝

壁掛安裝

機柜安裝

工業設備通常不只是把屏放在桌面上，而是要嵌入控制柜、設備面板或機臺外殼里，所以結構尺寸、開孔尺寸、前框厚度、散熱和固定方式都很關鍵。工業觸摸顯示器公開資料里也明確提到支持panelmount、VESAmount等安裝方式。

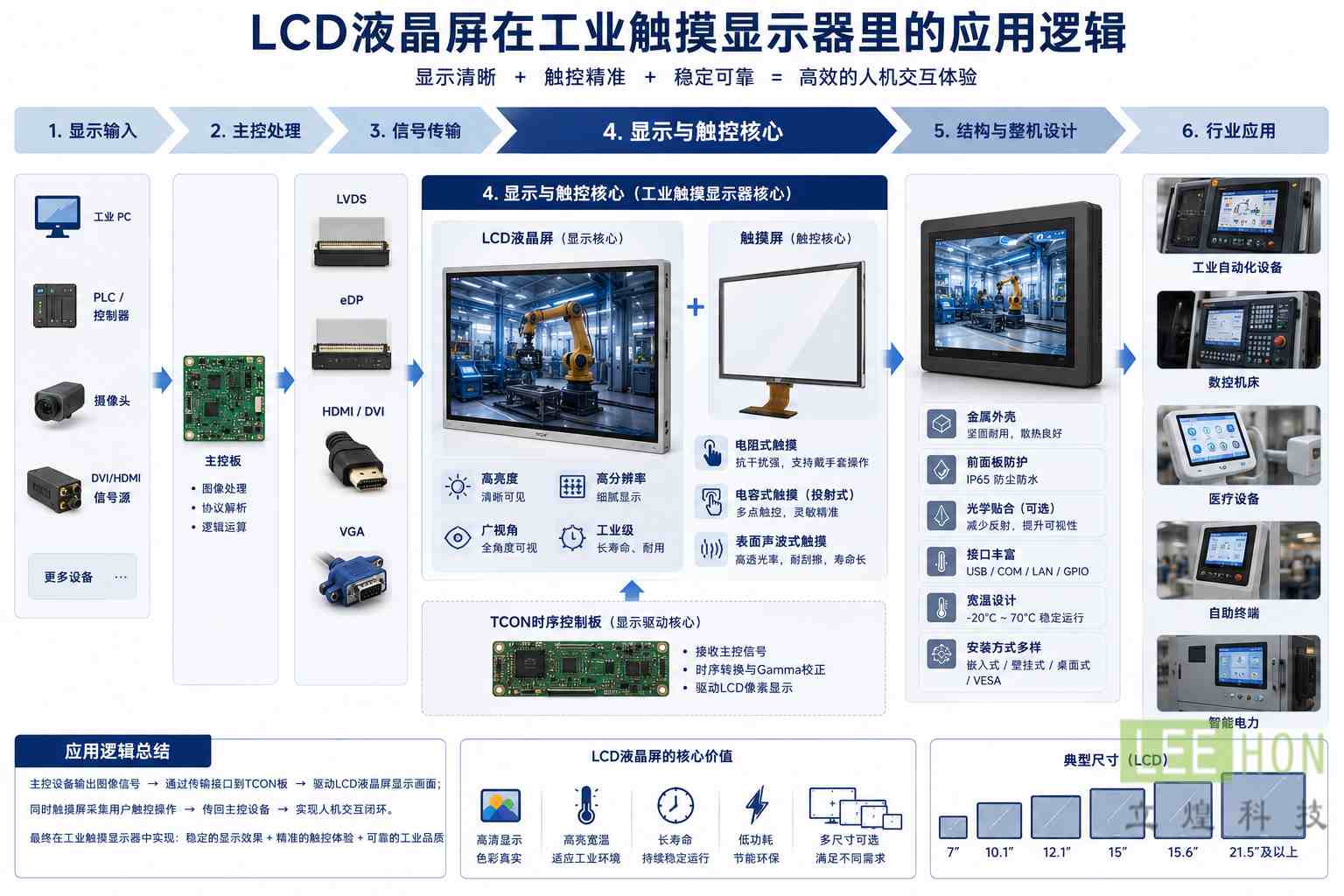

三、LCD液晶屏在工業觸摸顯示器里應用邏輯

工業觸摸顯示器的核心邏輯是：

LCD顯示設備狀態→觸摸屏接收操作→控制器把坐標傳給主機→主機執行控制命令→LCD刷新顯示結果。

舉個簡單例子：

工人在注塑機上點擊“溫度設置”

觸摸屏檢測到坐標

觸摸控制器把坐標通過USB或I2C傳給系統

系統打開溫度設置頁面

LCD液晶屏顯示新的參數界面

工人輸入溫度后，設備控制系統執行對應指令

這就是LCD和觸摸屏在工業設備中協同工作的基本過程。

四、工業觸摸顯示器為什么不能用普通顯示屏替代

普通顯示屏也能顯示，也可以加觸摸，但工業觸摸顯示器更強調長期穩定。

主要差異在這幾個方面。

1.工業環境更復雜

工業現場可能有高溫、低溫、粉塵、油污、震動、電磁干擾和長期通電。

工業顯示面板通常要求更寬溫度范圍，比如-20℃到70℃、-30℃到80℃這類區間。公開工業顯示面板資料也會把寬溫作為工業顯示的重要特征。

2.觸摸要求更復雜

工業現場可能需要戴手套操作、濕手操作、油污環境操作，或者需要長期高頻點擊。

普通消費觸摸屏不一定能穩定適應這些環境。

3.防護要求更高

工業觸摸顯示器前面板常見IP65防護要求，用于防水、防塵和易清潔。ADLINK工業觸摸顯示器資料中，多款產品都標注IP65ratingforwateranddustprotection。

4.生命周期更長

工業設備不像消費電子兩三年就換，很多設備要運行五年、八年甚至更長。

所以屏幕背光壽命、供貨周期、接口穩定性和替代方案都要提前考慮。

五、工業觸摸顯示器常用哪些LCD尺寸

1.7寸

適合小型HMI、設備狀態屏、簡單操作終端。

常見分辨率為800×480，成本低，結構緊湊。Winstar公開資料中就有7寸TFTLCDPCAP觸摸模組，分辨率800×480，支持5點觸摸、I2C觸摸接口和24-bitRGB顯示接口。

2.10.1寸

適合主流工業HMI、工控面板、注塑機、充電樁、小型設備控制臺。

10.1寸是非常均衡的尺寸，既能顯示更多內容，也不會占用太多結構空間。

3.12.1寸

適合傳統工業控制系統、4:3界面、老設備升級和工業控制柜。

公開工業觸摸顯示器資料中可見12.1寸觸摸顯示器采用1024×768分辨率，并支持PCAP多點觸摸和手套操作。

4.15寸/15.6寸

15寸常見于傳統XGA工業界面；15.6寸常見于FHD寬屏工業設備。

15.6寸適合更現代化的操作界面、多窗口信息展示和工業PC控制系統。

5.17寸/19寸/21.5寸

適合大型控制臺、工業電腦、設備監控系統和數據看板。

21.5寸如果做到高亮和寬溫，也可以用于更復雜的戶外或半戶外工業終端。ADLINK公開資料中21.5寸高亮版本可見1000nit、10點PCAP觸摸和-20~70℃寬溫。

六、工業觸摸顯示器里的LCD要怎么選

1.看亮度

普通室內設備可以看300~500nit。

強光環境、戶外設備、前面有厚蓋板或觸摸玻璃的項目，建議看700nit、1000nit或更高。

2.看分辨率

簡單控制界面不一定需要高分辨率。

復雜數據界面、圖形界面、視頻監控和多窗口顯示，更適合FHD或更高分辨率。

3.看視角

工業設備可能不是永遠正面觀看。

如果多人查看或安裝角度復雜，建議優先選擇IPS、ADS、AHVA等廣視角LCD。

4.看溫度范圍

普通室內可以用0~50℃。

工廠、戶外、交通、能源、電力等場景，建議看-20~70℃或更寬溫度范圍。

5.看背光壽命

工業設備長時間運行，建議優先看30K、50K小時以上背光壽命。

很多工業觸摸顯示器公開資料都會把50,000小時背光壽命作為關鍵參數。

6.看顯示接口

如果是裸屏或嵌入式模組，要看LVDS、eDP、MIPI、RGB等接口。

如果是工業觸摸顯示器整機，要看HDMI、VGA、DVI、DP等外部輸入接口。

七、觸摸屏部分怎么選

電容觸摸屏

適合現代化工業終端、自助設備、醫療設備、充電樁、車載和工控一體機。

優勢是外觀好、支持多點觸控、玻璃表面耐用、操作體驗更接近現代設備。

但要注意抗干擾、接地、濕手和手套操作。

電阻觸摸屏

適合老設備、戴手套操作、簡單按鈕界面、油污環境和成本敏感項目。

優勢是只要有壓力就能操作，手指、手套、觸控筆都可以。

但外觀、透光率、多點觸控體驗不如電容屏。

八、LCD液晶屏和觸摸屏怎么集成

常見集成方式有三種。

1.LCD+電阻觸摸

結構簡單，適合老設備和基礎工業控制。

常用于傳統HMI、工業儀表、老設備替換。

2.LCD+PCAP電容觸摸

適合現代工業觸摸顯示器。

可支持多點觸控、玻璃蓋板和更好的交互體驗。

3.LCD+PCAP+蓋板+光學貼合

適合高端工業設備、戶外設備、醫療設備、車載和充電樁。

優勢是顯示更清晰、反光更少、結構更牢固，但成本更高。

九、典型應用場景

工業自動化設備

用于PLC操作終端、設備控制面板、機器人控制器、產線監控系統。

注塑機、數控機床、包裝設備

用于參數設置、報警顯示、生產狀態監控和配方管理。

醫療設備

用于監護儀、檢測設備、醫療交互終端和輔助顯示設備。

戶外充電樁

用于支付、掃碼、狀態顯示、用戶交互和故障提示。

這類場景通常更看重高亮、光學貼合、防眩蓋板和觸摸穩定。

智能交通與軌道交通

用于售票機、檢票設備、信息查詢終端、車載控制屏。

自助終端和Kiosk

用于點餐機、售貨機、查詢機、排隊叫號機、金融終端。

十、采購工業觸摸顯示器時容易問錯什么

最容易問錯的是：“有沒有某某尺寸觸摸顯示器？”

更專業的問法應該是：

LCD尺寸和分辨率是多少

亮度要多少nit

工作溫度范圍是多少

觸摸是電容還是電阻

觸摸接口是USB還是I2C

顯示輸入是HDMI、VGA、DP還是LVDS/eDP

是否需要IP65前面板

是否需要光學貼合

是否需要VESA或嵌入式安裝

是否需要長期供貨和替代方案

這樣問，供應商才會按項目方案來回答，而不是只給你報一個屏幕價格。

十一、為什么找方案型供應商

工業觸摸顯示器項目的難點是把顯示、觸摸、驅動、結構、防護和系統接口做成穩定方案。像杭州精顯科技這類長期服務工業液晶屏、LCD液晶屏和液晶顯示屏項目的供應商，更適合幫助客戶做前期判斷。因為這類項目通常需要同時考慮：

LCD面板型號

觸摸屏類型

驅動板

線材

結構適配

接口轉換

亮度和溫度

長期供貨

替代選型

對設備廠來說，能把這些問題提前判斷清楚，比單純買一塊屏更重要。

LCD負責顯示設備界面，觸摸屏負責輸入操作，驅動板和觸摸控制器負責信號轉換，結構外殼和防護設計負責保證整機在工業環境下長期穩定運行。所以，工業觸摸顯示器不是普通液晶屏加一層觸摸膜，而是一套完整的工業人機交互方案。

真正選型時，應該同時看LCD亮度、分辨率、視角、溫度范圍、觸摸類型、觸摸接口、顯示接口、貼合方式、防護等級和安裝方式。

常見問題

Q1：LCD液晶屏和工業觸摸顯示器是什么關系？

A：LCD液晶屏負責顯示圖像，觸摸屏負責感知操作，工業觸摸顯示器則把LCD、觸摸屏、控制板、外殼和安裝結構整合成完整人機交互設備。

Q2：工業觸摸顯示器一般用電容觸摸還是電阻觸摸？

A：新設備多用PCAP電容觸摸，適合多點觸控和玻璃蓋板；老設備、戴手套或油污環境可繼續使用電阻觸摸。

Q3：工業觸摸顯示器為什么要看IP65？

A：IP65前面板可以提升防水、防塵和清潔便利性。公開工業觸摸顯示器資料中，多款產品都會把IP65作為工業防護參數。

Q4：采購工業觸摸顯示器最容易忽略什么？

A：最容易忽略LCD顯示接口和觸摸接口是兩套系統。顯示可能走HDMI、VGA、LVDS或eDP，觸摸可能走USB、I2C或串口，必須分開確認。
