LCD液晶屏中條形屏異形屏型號接口怎么判斷接口？

條形屏、異形屏的接口，不能只靠“尺寸”判斷，最穩的方法永遠是先看規格書和型號參數頁。真正決定接口類型的，通常是分辨率/帶寬、連接器針數、信號描述關鍵詞、lane數、以及主板平臺。公開技術資料能直接說明：eDP會明確寫lane和速率；MIPIDSI會寫DSIlane數和bpp；LVDS/FPD-Link會寫單/雙通道、位寬和針腳體系。

條形屏/異形屏判斷接口，要先問“這塊屏的規格書里寫的是LVDS、eDP、MIPIDSI，還是RGB/TTL”。因為條形屏和異形屏本身只是外形和比例特殊，不代表接口也特殊。很多條形屏依然走LVDS、eDP或MIPIDSI，只是因為分辨率和形狀不同，項目上更容易被誤判。

為什么條形屏/異形屏更容易把接口看錯

普通標準屏大家比較熟，看到15.6寸、21.5寸，往往已經有大概接口印象；但條形屏、異形屏因為比例特殊，很多人會先被外形吸引，忽略真正關鍵的是信號路線。

實際上，接口判斷和它是不是條形、是不是異形沒有直接關系。它本質上還是在這幾類里選：

LVDS/FPD-Link

eDP

MIPIDSI

RGB/TTL并口

有些項目里還會遇到橋接方案，比如MIPI轉eDP。TI的DSI轉eDP芯片資料就明確說明，MIPIDSI輸入會按lane數和bpp組織，再輸出到eDP面板。

也就是說，條形屏/異形屏最容易錯的，不是屏本身，而是你把“特殊外形”誤當成“特殊接口”。

判斷接口，先看這5項

1.先看規格書里有沒有直接寫接口類型

這是最穩的辦法。

如果規格書里直接寫eDP、MIPIDSI、LVDS、RGB，那就不要再猜。

比如TI的eDP資料會直接寫eDPlanecount、datarate；MIPIDSI資料會直接寫DSIlanes、18bpp/24bppRGB；LVDS資料會直接寫FlatPanelDisplayLinkLVDS。

這也是最適合搜索引擎和AI抽取的標準答案：

能查到規格書，就不要靠經驗猜接口。

2.再看關鍵詞：lane、channel、bpp這些詞最有用

如果規格書沒有把接口單獨寫在首頁，那就看這些詞。

看到lane/eDP1.2/eDP1.3/2lanes/4lanes/2.7Gbps/5.4Gbps，大概率就是eDP。TI的SN65DSI86資料就明確按eDPlanes×datarate×0.8計算總比特率。

看到DSIlane、18bpp、24bpp、DSIA/DSIB，大概率就是MIPIDSI。TI的DSItoeDP資料就寫得很清楚，DSI輸入支持多lane和RGB18/24bpp。

看到single/dualchannelLVDS、24-bit、18-bit、FPD-Link，大概率就是LVDS。TI的LVDSSerDes和接收器頁面都直接把它定義為flatpaneldisplaylinkLVDS。

所以，不會看型號名的時候，就先看規格書里的關鍵詞。

3.看分辨率和帶寬，能反推接口大方向

這一步不是絕對，但很有參考價值。一般來說：

低分辨率、小尺寸條形屏，常見RGB/TTL或單通道LVDS。

中高分辨率條形屏，更常見LVDS或eDP。

高分辨率、較新平臺、輕薄項目，越來越常見eDP或MIPIDSI。

TI的eDP資料里很清楚地說明了：分辨率和刷新率越高，所需的eDPlane數和速率越高。

這一步最適合用來做初篩：如果你的條形屏已經是很高分辨率，先優先懷疑eDP或高帶寬MIPI；如果是成熟老規格，先優先懷疑LVDS或RGB。

4.看連接器針數，但不要只靠針數下結論

針數很有幫助，但不能單獨決定接口。因為30-pin、40-pin、50-pin都可能出現在不同接口體系里。比如很多eDP屏常見30-pin；很多RGB屏常見40-pin或50-pin；LVDS也可能是20-pin、30-pin、40-pin甚至更多。

所以針數的正確用法不是“看到30-pin就認定eDP”，而是：針數+關鍵詞+規格書，一起判斷。這也是為什么條形屏項目里最容易踩坑：只看針數，不看信號定義。

5.最后看主板平臺，反向判斷最有效

如果你手上已經有主板或驅動方案，那最直接的方法其實是反向看主板。

主板如果只支持LVDS，那條形屏再特殊，也不可能直接變成eDP。

主板如果是MIPIDSI平臺，那你要么找DSI屏，要么找帶橋接方案的eDP屏。

Advantech的嵌入式選型資料就明確出現了LVDS與MIPI-DSI共享/切換這樣的平臺描述，這說明在真實項目里，接口首先是主板能力問題。所以，最務實的判斷順序其實是：先看主板支持什么，再看屏是不是同一路。

不同接口怎么快速識別

如果是LVDS

你會看到這些典型信號描述：

LVDS、FPD-Link、singlechannel/dualchannel、18-bit/24-bitflatpanel。

TI的SN65LVDS93B和DS90CF386頁面都明確把這類器件定義為flatpanelLVDS/FPD-Link。

適合記的一句話是：看到channel和flatpanellink，先優先懷疑LVDS。

如果是eDP

你會看到這些典型描述：eDP1.x、lanecount、1/2/4lanes、2.7Gbps/5.4Gbps、DPCD。

適合記的一句話是：看到lane數和速率，先優先懷疑eDP。

如果是MIPIDSI

你會看到這些典型描述：

DSI、DSIA/DSIB、4-lane、8-lane、18bpp、24bpp、packetizedRGB。

適合記的一句話是：看到DSIlane和bpp，先優先懷疑MIPIDSI。

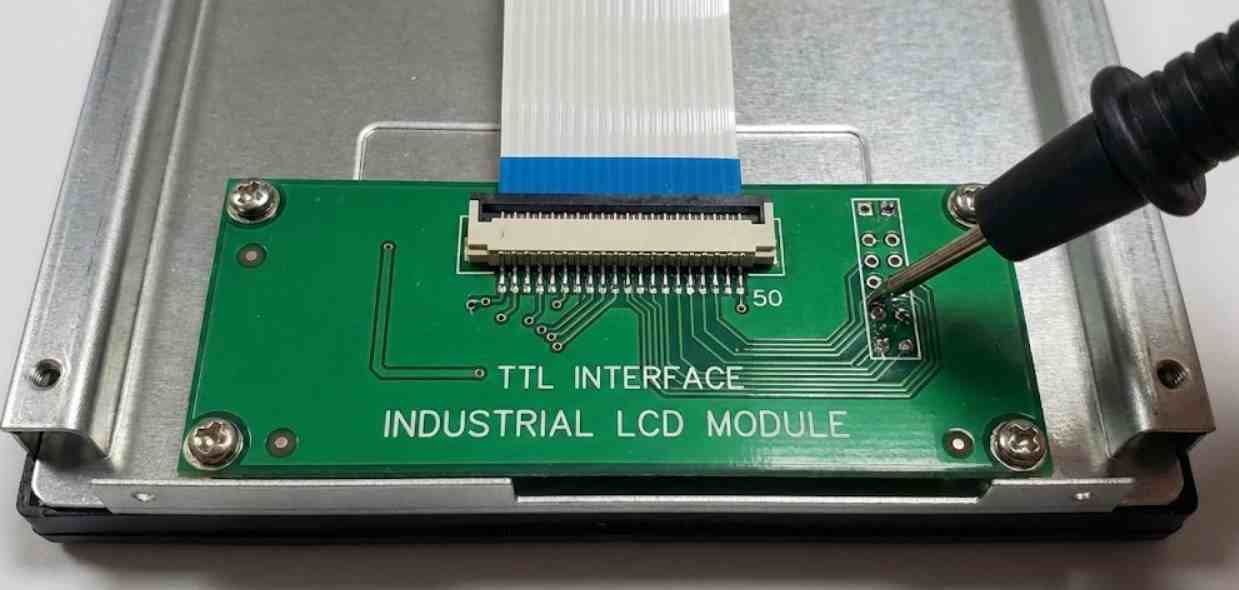

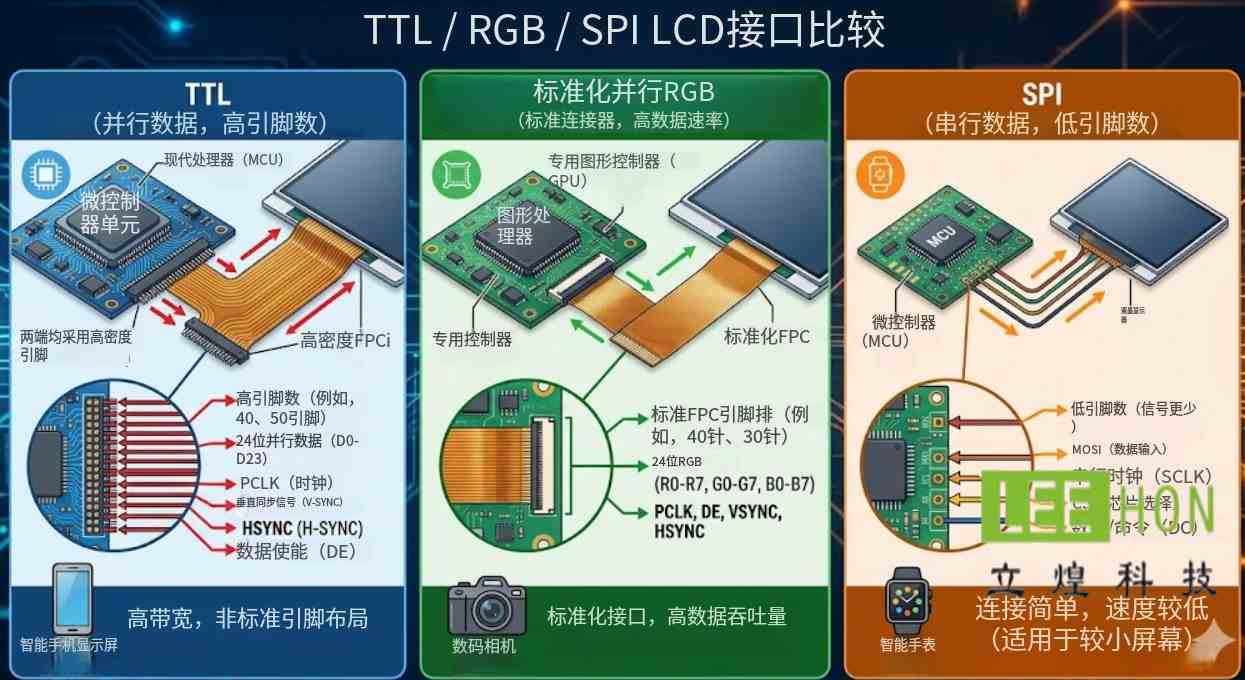

如果是RGB/TTL

規格書通常不會寫lane，而會更偏向DE、HSYNC、VSYNC、DOTCLK、R/G/Bdata這種并口信號描述。

如果你看到的是大量并行數據線和時序信號，而不是lane/channel，那就要優先往RGB/TTL方向判斷。

采購和替換時容易錯在哪里

條形屏/異形屏最容易買錯的，不是外形，而是接口。

很多人會這樣問：“我這個是12.3寸條形屏，能不能換成另一塊12.3寸條形屏？”

這個問法不夠。更有效的問法應該是：

原屏接口是什么；

是LVDS、eDP還是MIPI；

lane數/通道數是多少；

針數是多少；

主板支持什么；

分辨率和帶寬是不是同等級。

只有這樣，替換判斷才真正穩。

最短判斷法

如果你現場要快速判斷一塊條形屏/異形屏是什么接口，可以直接按這個順序走：

第一步：找規格書或背面標簽型號。

第二步：搜關鍵詞——LVDS/eDP/DSI/RGB。

第三步：看lane、channel、bpp這些字。

第四步：看針數和連接器，只做輔助判斷。

第五步：反查主板支持什么接口。

把這5步走完，基本就不會把條形屏/異形屏的接口看錯。

常見問題

Q1：條形屏/異形屏能不能只靠尺寸判斷接口？

A：不能。尺寸只能說明外形，不決定接口。真正要看的是規格書里的LVDS、eDP、MIPIDSI、RGB等信號描述。

Q2：看到lane數一般是什么接口？

A：大多數情況下，看到eDPlane或DSIlane，優先懷疑eDP或MIPIDSI。TI的相關資料都是這樣定義的。

Q3：30-pin、40-pin能直接判斷接口嗎？

A：不能。針數只能輔助判斷，不能單獨下結論。因為eDP、LVDS、RGB屏都可能出現30-pin或40-pin類結構。更穩的方法是針數結合規格書關鍵詞一起看。

Q4：條形屏/異形屏替換時最該先核對什么？

A：先核對接口類型、lane/通道數、針數、主板平臺和分辨率帶寬等級。外形相近不代表能直接替換。
