京瓷10.4寸TCG104SVLQJPNN-AN40液晶屏怎么樣?怎么替換？

TCG104SVLQJPNN-AN40液晶屏怎么樣？這款10.4寸高亮工業LCD液晶屏適合什么項目，采購替換先看什么

TCG104SVLQJPNN-AN40是一塊京瓷10.4英寸、800×600的高亮工業LCD液晶屏，核心特點是1200nit高亮、LVDS接口、廣視角、-30℃到80℃寬溫和較長背光壽命。從公開資料看，它不是普通10.4寸室內屏，而是一塊更偏工業和高環境要求項目的顯示方案。公開參數頁和京瓷產品型錄都顯示，這塊屏屬于SVGA、LVDS、1200亮度、85/85/85/85廣視角、-30~80℃這一類工業級模組。

TCG104SVLQJPNN-AN40是“800×600+1200nit+LVDS+寬溫+高亮工業顯示”這一整套項目屬性。這說明它不是拿來和普通消費類10.4寸屏做同一標準比較的，更適合工業終端、設備前面板、戶內強光環境、交通和高可靠性顯示項目。

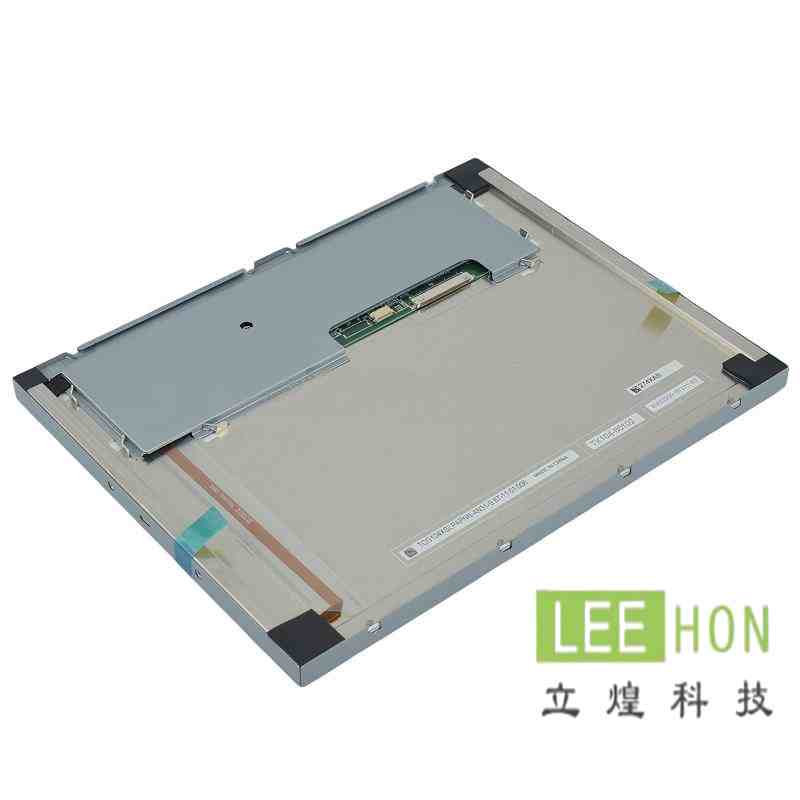

TCG104SVLQJPNN-AN40

一看到10.4寸，會先想到普通工控屏或老規格4:3屏，但TCG104SVLQJPNN-AN40的關鍵并不只在“10.4寸”，而在它的高亮和寬溫屬性同時存在。公開資料顯示，它的分辨率為800×600，亮度達到1200cd/m²，對比度約750:1，顯示模式為AWV/NormallyBlack，可視角度達到85/85/85/85。這組參數放在一起，已經明顯不是普通低亮室內屏的邏輯，而是一塊專門為復雜環境和設備項目準備的高亮工業液晶顯示屏。

更關鍵的是，京瓷2018和2020的官方產品型錄都把這塊屏列在工業TFT產品線里，并明確給出LVDS、230×180.2×10.8mm、1200nit、-30~80℃、70Kh這一組核心信息。對設備項目來說，這意味著它不是參數零散拼出來的供應鏈物料，而是京瓷產品線中定位明確的工業模組。

TCG104SVLQJPNN-AN40核心參數解讀

分辨率

TCG104SVLQJPNN-AN40的公開分辨率是800×600，也就是標準SVGA。對今天很多消費電子來說，這個分辨率不算高，但在工業設備里并不落后。原因很簡單：很多工控、人機界面、參數顯示和設備控制系統，本來就不是為了高密度圖形界面設計的，而是更看重成熟分辨率、穩定驅動和長期兼容。也就是說，這塊屏不是靠分辨率取勝，而是靠“成熟工業規格+高亮寬溫”取勝。

亮度和對比度

公開資料中最醒目的參數就是1200nit。對10.4寸工業LCD液晶屏來說，這個亮度已經明顯高于普通室內屏，意味著它在帶蓋板、強環境光、較亮工位或戶內高反光環境下，仍然更有可讀性。對比度約750:1，不算夸張，但結合AWV廣視角和NormallyBlack路線，它更強調實際觀察效果和環境適應，而不是紙面高對比數字。

視角和顯示模式

這塊屏被標為AWV，視角約85/85/85/85。這意味著它不是傳統窄視角TN路線，而更適合多角度查看。像工業設備前面板、站立式操作終端、運輸設備顯示、車載邊緣顯示這類觀察位不固定的場景，廣視角會比單純尺寸更重要。

重點是接口和結構

TCG104SVLQJPNN-AN40一個非常關鍵的點是：它采用LVDS接口。京瓷公開型錄直接寫到這塊屏是LVDS路線，Panelook的參數詳情頁也顯示它屬于LVDS/30pins這一類模組。對工業項目來說，這一步非常關鍵，因為很多10.4寸屏雖然尺寸和分辨率接近，但接口可能完全不同。

更進一步，公開資料還給出了它的外形尺寸約230×180.2×10.8mm。這意味著它不是只靠“10.4寸”這個大概尺寸做判斷的模組，而是一個結構尺寸明確的工業面板。采購和替換時，不能只問“10.4寸SVGA能不能用”，而要繼續確認：

原主板是不是LVDS；

連接器和pindefine是否匹配；

整機支架、前框和背板是不是能兼容230×180.2×10.8mm這套尺寸。

只要這里有一項不對，后面就不是“差不多能上”，而是整機結構和信號鏈路都要重新判斷。

背光、壽命和寬溫

這塊屏的公開資料里，還有幾項很有代表性的工業屬性。京瓷型錄寫到它的背光壽命約70,000小時，工作溫度為-30~80℃。這組參數說明，它不是普通辦公環境里用的低負載顯示模組，而是更適合長期運行和溫度邊界更復雜的項目。

為什么這些參數重要？因為很多工業液晶屏項目并不只是室內靜態顯示，還會面對高低溫、長時間點亮、強環境光和封閉機殼散熱等問題。TCG104SVLQJPNN-AN40的亮度、壽命和溫度邊界，正是它比普通10.4寸液晶顯示屏更適合工業和高亮項目的關鍵原因。對項目方來說，把它理解成“10.4寸高亮寬溫工業液晶屏”會比只記住型號更有價值。

TCG104SVLQJPNN-AN40適合哪些設備和項目

從公開資料和參數組合來看，這塊屏更適合幾類項目。

工業控制和設備終端項目

10.4寸、800×600、LVDS、寬溫和高亮，這本身就是比較典型的工業顯示組合。它適合很多對界面清晰度要求穩定、但不一定追求高分辨率的工控終端。

戶內強光或高亮顯示設備

1200nit亮度決定了它比普通室內屏更適合在強環境光、較亮工位、帶蓋板結構或半戶外過渡空間里使用。也正因為這樣，這塊屏很適合那些“不是戶外廣告屏，但又明顯比普通設備更需要高亮余量”的項目。

溫度邊界更寬的工業和交通設備

-30~80℃的工作范圍已經明顯高于很多普通模組，因此在運輸設備、交通終端、特殊環境工業設備和更復雜溫度條件下，它會比普通室內屏更穩。

采購和替換易錯點

很多客戶會覺得，10.4寸、800×600的液晶屏都差不多。但對這塊工業液晶屏來說，真正該先核對的是：

是不是LVDS平臺；

整機是否真的需要1200nit亮度；

環境是不是需要-30~80℃的寬溫邊界；

結構是否能兼容230×180.2×10.8mm。

只要這里有一項沒核清，最后就很容易買到“看著參數差不多、項目上卻不合適”的版本。

另一個常見誤區，是忽略它的后綴系列。公開資料里還能看到TCG104SVLQJPNN-AN41、-AN40-S等接近版本。這說明同一前綴下仍可能有后續版本或衍生版本存在。也就是說，采購時不要只報TCG104SVLQJPNN這一段，而要把-AN40后綴寫全，才能減少拿錯版本的風險。

TCG104SVLQJPNN-AN40供應商

真正做項目時，客戶要判斷的不只是尺寸、分辨率和價格，還包括：

主板是不是LVDS；

項目是不是高亮環境；

溫度邊界是不是需要-30~80℃；

后續量產是不是要維持同后綴版本。

對很多設備項目來說，這些判斷比單純問一塊屏的單價更重要。

從這個角度看，像杭州精顯科技這類長期服務工業液晶屏、LCD液晶屏和液晶顯示屏項目的供應商，價值并不只在于提供一個TCG104SVLQJPNN-AN40型號，而在于能協助客戶把亮度需求、接口路線、結構條件和替換邏輯一起判斷清楚。對真正做設備項目的人來說，這種前期判斷能力通常比單純比較一次價格更重要。

TCG104SVLQJPNN-AN40很容易被理解成一塊普通10.4寸屏。更準確的定位應該是：京瓷10.4英寸、800×600、1200nit、AWV廣視角、LVDS、-30~80℃寬溫、面向工業和高環境要求項目的液晶顯示方案。這決定了它最適合那些本來就需要高亮度、寬溫和長期穩定運行能力的設備。

常見問題

Q1：TCG104SVLQJPNN-AN40是什么分辨率的液晶顯示屏？

A：它是一塊10.4英寸、800×600的SVGA工業液晶顯示屏。

Q2：TCG104SVLQJPNN-AN40用的是什么接口？

A：公開資料顯示它采用LVDS接口，且有資料顯示為30-pin路線。

Q3：這塊屏適合什么場景？

A：更適合工業控制終端、高亮設備、交通與運輸顯示、復雜溫度環境下的工業項目。它的1200nit和-30~80℃邊界就是典型工業屬性。

Q4：采購TCG104SVLQJPNN-AN40最容易忽略什么？

A：最容易忽略的是它不是普通10.4寸屏，而是高亮寬溫工業屏。如果只看尺寸，不確認LVDS、亮度需求和后綴版本，項目很容易買對前綴卻買錯實際版本。
