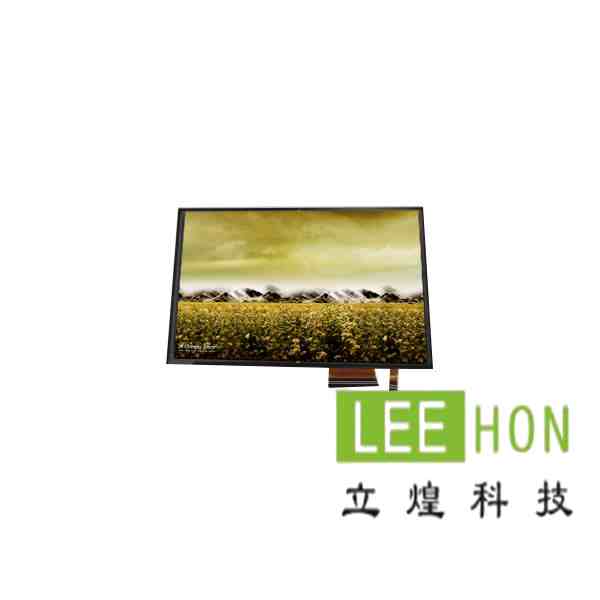

TM070RNZ04天馬LCD液晶屏參數解讀:RGB接口+觸摸版本

TM070RNZ04 這塊天馬 7 寸 LCD 液晶屏，采購時最容易買錯的地方，不是尺寸，也不是分辨率，而是“有沒有帶觸摸”和“RGB接口的具體形態是不是對得上”。資料顯示，這塊屏是 7.0 英寸、800×480、Parallel RGB、45pin、3.3V 的液晶顯示屏，亮度常見為 280 cd/m²，工作溫度約 -20~60℃；同時，部分公開頁面把它明確標成 With Touch，說明市場上流通的信息里，至少存在“面板本體”和“帶觸摸配套版本”被混著賣、混著寫的情況。

對 LCD 液晶屏渠道商和行業客戶來說，這類 7 寸小屏之所以容易踩坑，是因為很多采購溝通只停留在“天馬 7 寸 TM070RNZ04 有貨嗎”這個層面。但實際上，光這一個型號名，還不足以判斷你拿到的是裸 LCD 面板、帶電阻觸摸版本、帶觸摸玻璃總成，還是已經做過排線整合的模組版本。也就是說，TM070RNZ04 真正要防的，不是買不到，而是買到“型號看著對、上機卻不對”的版本。

這塊屏的核心參數看清楚

從公開參數看，TM070RNZ04 的基礎輪廓比較明確：它是 7.0 英寸 a-Si TFT-LCD，分辨率 800×480（WVGA），顯示區域約 157.2 × 82.32 mm，外形尺寸約 167.4 × 93.7 mm，顯示模式為 TN / Normally White / Transmissive，接口為 Parallel RGB 45 pins（1 ch 6-bit）FPC，供電電壓典型值 3.3V。

這些參數里，最關鍵的不是“7寸”這件事，而是后面的三項：

第一，Parallel RGB，說明它不是 SPI、也不是 LVDS、也不是 eDP；

第二，45pin，說明你不能只按“7寸 RGB 屏”去找替代，因為很多 7 寸 RGB 屏的針數、排線和 pin define 并不一樣；

第三，1 ch 6-bit，意味著主板端如果按別的色深或別的并口方式去理解，后面顯示就可能不正常。

為什么TM070RNZ04容易在“RGB接口”這里買錯

很多客戶一看到“RGB接口”，就下意識認為這類屏都差不多。其實不是。

TM070RNZ04 用的是 Parallel RGB 45 pins FPC。這個信息本身就說明兩件事：它是并行 RGB 接口，而且是45pin FPC 這一路線。也就是說，采購時如果只說“我要 RGB 接口的 7 寸屏”，供應商很可能會給你找來別的 40pin、50pin、甚至同樣是 800×480 但 pin 腳定義完全不同的屏。這樣一來，表面看尺寸對、分辨率對，最后一接主板還是不能直接用。

這類錯誤在工業液晶屏項目里非常常見。

因為“RGB接口”只是一個大類，不等于每塊屏的物理接口、時序定義、同步信號和排線方向都相同。對 TM070RNZ04 這類 7 寸 LCD 液晶屏來說，真正應該問的是：是不是 Parallel RGB？是不是 45pin？pin define 和原機是否一致？ 這三個問題如果沒確認，后面再談替換、配板、點亮，都容易走彎路。

觸摸版本為什么更容易讓人買錯

TM070RNZ04 還有一個很大的坑，就是觸摸信息在不同公開來源里并不完全統一。

Panelook 的參數頁摘要把它描述成帶 WLED 背光的 TFT-LCD 產品，但搜索摘要里沒有直接把觸摸作為主特征帶出來；而 twscreen 的產品頁則明確把 TM070RNZ04 標成 With Touch。這說明市場里至少存在一種很現實的情況：同一個型號名，在不同供應鏈頁面里，有的按裸屏寫，有的按帶觸摸方案寫。

對采購來說，這會直接帶來兩個風險。

第一個風險是你本來要的是裸 LCD 面板，結果供應商按“帶觸摸版本”報，價格和結構都變了。

第二個風險是你本來要的是帶觸摸總成，結果拿到的只是裸屏，后面發現還要再補觸摸玻璃、控制板和排線。

而且更麻煩的是，就算都叫“帶觸摸”，也還可能分成電阻觸摸、電容觸摸、僅貼合玻璃、含觸摸控制 IC 等不同交付方式。公開頁面只寫 “With Touch”，并不自動等于你項目里要的那一版。

參數哪些項最值得優先看

如果你、是做項目導入、維修替換、驅動板配套，TM070RNZ04 這塊屏建議優先看下面幾項，而不是只看“天馬 7 寸”。

1. 分辨率和顯示區

TM070RNZ04 是 800×480，顯示區約 157.2 × 82.32 mm。這一步的意義，不只是判斷畫面清不清晰，更是看它和原設備前框開窗、觸摸有效區、UI 布局是否對得上。

2. 接口類別和針數

它是 Parallel RGB 45pin，這一步必須寫全。

因為 RGB 只是大類，45pin 才是和主板線束、排線座、pin 腳定義直接相關的關鍵條件。

3. 亮度

公開資料常見為 280 cd/m²。這屬于常規亮度路線，更偏室內設備、導航、數碼相框、一般控制終端，不是高亮戶外方案。你如果設備前面再疊一層觸摸玻璃，實際可視感還會再往下掉一點，所以亮度不能忽略。

4. 顯示模式和視角

它是 TN / Normally White，公開頁面給出的視角常見為 65/65/50/65。這說明它不是廣視角 IPS 路線，而是典型 TN 小屏。采購時如果客戶對斜視可讀性要求高，這一點要先說清，不然買回來后容易出現“參數都對，但看著不如預期”的情況。

5. 供電和工作溫度

公開資料給到 3.3V，工作溫度約 -20~60℃，存儲約 -30~70℃。這說明它可進入工業和車載邊緣場景討論，但并不是那種極寬溫高亮的重工業方案。

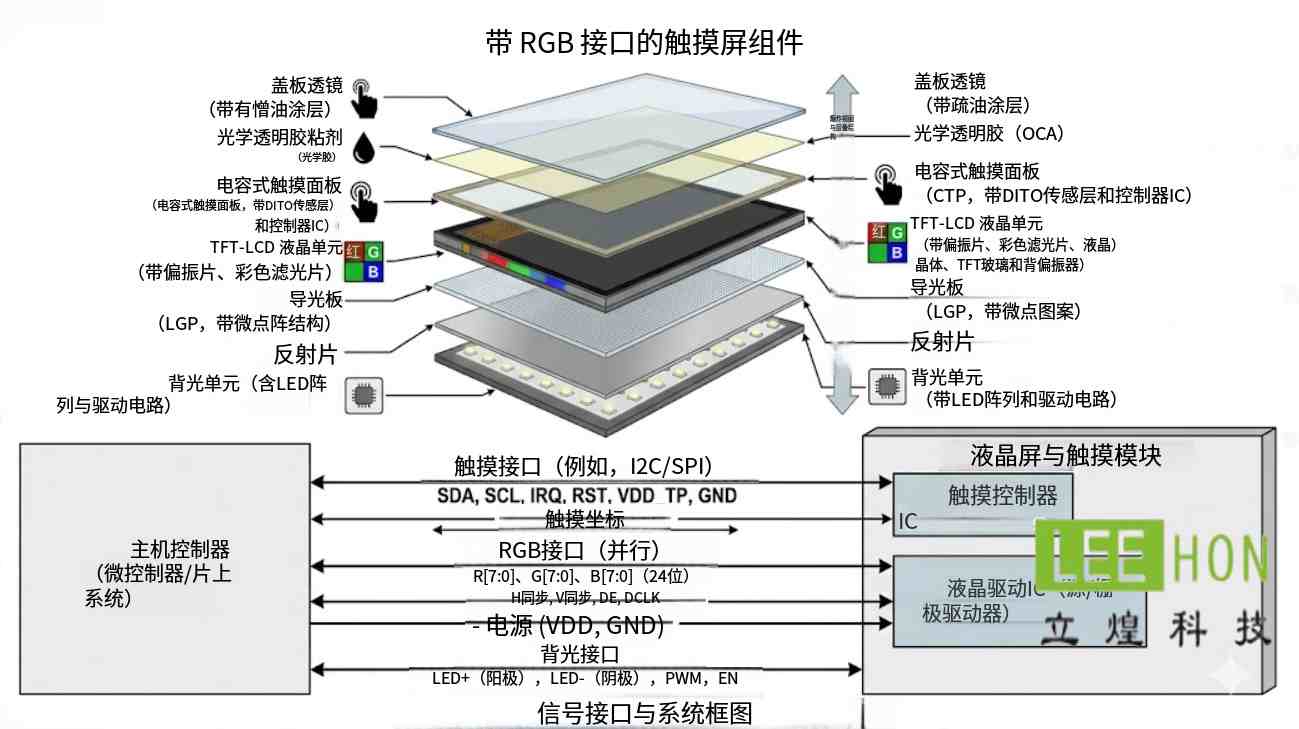

RGB接口+觸摸版本采購到底怎么問

如果想把 TM070RNZ04 買對，最有效的方式不是反復問“是不是原裝”，而是把下面幾項一次說清。

第一，先說明你要裸屏還是帶觸摸總成

不要只發型號名，最好直接寫：

“TM070RNZ04 裸 LCD 面板”或者“TM070RNZ04 帶觸摸版本，請說明觸摸類型和是否含控制板”。

第二，把接口寫全

不要只寫“RGB”，要寫成：“Parallel RGB，45pin，3.3V，請確認 pin define 與原機一致”。這樣供應商才知道你不是只看大類，而是在核對能不能直接接進系統。

第三，把觸摸類型問清

至少要問這三個問題：

1·是不是帶觸摸；

2·是什么觸摸，電阻還是電容；

3·交付的是玻璃+排線，還是完整觸摸模組。

因為公開頁面只寫 “With Touch” 并不能自動回答這三件事。

第四，要規格書或接口圖

TM070RNZ04 這種屏，如果你要做驅動板對接或替換確認，最好直接讓供應商提供 datasheet、pin define 或至少拍排線背面和接口座。這樣比只靠口頭確認穩得多。

如果是替換項目，先對照哪幾項最穩

如果你是維修替換，而不是新項目導入，那順序可以更直接一點：

先對完整型號

TM070RNZ04 要對完整型號，不要只說“天馬 7 寸 800×480”。

再對接口

重點對是不是 Parallel RGB 45pin。這一步比尺寸還重要。

再對觸摸

確認原機到底有沒有觸摸、觸摸是獨立件還是一體件、排線數量是不是一致。

很多替換失敗，表面上看是液晶屏不兼容，實質上是觸摸總成版本搞錯了。

再對結構尺寸和排線方向

公開尺寸是 167.4 × 93.7 mm，顯示區 157.2 × 82.32 mm。這些要和原機前框開窗、支架和排線走向一起核對。

最后對亮度和視角接受度

280 亮度、TN 視角這類參數雖然不影響點亮，但會影響最終觀感。替換前最好確認客戶是否能接受。

“同型號不同賣法”出現在這類 7 寸小屏上

因為 7 寸 800×480 本身就是一個很成熟、應用面很廣的規格。公開頁面里，TM070RNZ04 被關聯到數碼相框、MP4、便攜導航等場景，這說明它本來就容易進入各種消費和輕工控方案。一個型號一旦應用面廣，市場里就更容易出現：

1·裸屏賣法

2·帶觸摸賣法

3·帶轉接板賣法

4·帶背光線束賣法

二次加工后重新命名的賣法。

這也是為什么 TM070RNZ04 這類屏最怕“口頭詢價”。如果不把交付形式說清楚，供應商和你理解的“同一個型號”很可能根本不是同一種東西。對于 LCD 液晶屏采購來說，買錯版本比買不到更麻煩，因為前者往往是到了裝機階段才發現。

對行業客戶來說，怎么把“買對”這件事前置

最穩的方法其實很簡單：

不要只發型號名，改成發型號 + 接口 + 觸摸狀態 + 交付形式 + 用途。

比如你可以這樣問：“咨詢天馬 TM070RNZ04，7寸 800×480，Parallel RGB 45pin，3.3V。我們要裸 LCD 面板，不要觸摸，請確認是否原型號，提供 pin define 或規格書。”

或者：

“咨詢天馬 TM070RNZ04 帶觸摸版本，7寸 800×480，RGB 45pin。請說明觸摸是電阻還是電容，是否為 LCD+TP 總成，排線數量、接口定義和外形尺寸請一并確認。”

這樣一來，供應商給你的回復就會更接近真正需求，而不是只報一個模糊價格。

為什么找能核對版本的供應商

TM070RNZ04 這種型號，本質上不是“難買”，而是“容易買偏”。

所以供應商的價值，很多時候不在于單純報一個價格，而在于能不能幫你一起確認：

這是裸屏還是帶觸摸；

1·是不是 RGB 45pin；

2·pin define 是否一致；

3·整機替換有沒有風險。

像杭州立煌科技這類長期服務工業液晶屏、LCD 液晶屏、液晶顯示屏項目的供應商，真正有價值的地方，往往就在前期版本確認和配套判斷上。對于渠道商和設備客戶來說，這種能力比單純問到一個低價更重要，因為它能減少后面返工和買錯的成本。

先把這塊屏當成“7寸 800×480 的 Parallel RGB 45pin 小屏”來理解，再把“有沒有觸摸、是什么觸摸、怎么交付”單獨拿出來確認。這塊屏至少存在“RGB接口明確”“觸摸信息存在不同頁面寫法”的情況。也正因為如此，采購時不能只問型號，而要把接口、針數、觸摸狀態和交付形式一起問清。這樣你買到的，才更可能是你真正要的版本。

常見問題

Q1：TM070RNZ04是什么接口？

A：公開資料顯示，TM070RNZ04 采用 Parallel RGB 接口，45 pins FPC，1 ch 6-bit，典型供電 3.3V。

Q2：TM070RNZ04一定自帶觸摸嗎？

A：不能直接這么判斷。部分公開頁面明確標注 With Touch，但也有資料主要按 LCD 面板參數在展示，所以采購時必須單獨確認你拿到的是裸屏還是帶觸摸版本。

Q3：買 TM070RNZ04時最容易錯在哪？

A：最容易錯在把“RGB接口”理解得過于籠統，或者沒有確認觸摸狀態。真正要核對的是 Parallel RGB 45pin 是否一致、pin define 是否一致、有沒有觸摸、觸摸怎么交付。

Q4：替換 TM070RNZ04時先對照哪幾項？

A：建議優先對照 完整型號、接口類型、針數、觸摸狀態、外形尺寸、顯示區和排線方向，再確認亮度和視角是否滿足原設備要求。
