LCD工業液晶屏快速定位,點不亮/白屏/黑屏/閃屏怎么區分？

工業現場排查顯示故障，最怕兩件事：一是“現象描述不清”，二是“從一開始就查錯方向”。很多人把所有異常都叫“黑屏”，結果在 LVDS 映射、eDP 訓練、背光供電、觸摸噪聲之間來回折騰，時間成本比換屏還貴。真正高效的做法是： 先把“點不亮 / 白屏 / 黑屏 / 閃屏”用工程語言分診 ，再用一套“最短路徑”把問題歸類到：供電、背光、信號鏈路、時序/初始化、屏線/接觸、干擾（EMI/ESD/觸摸）這六大類之一。

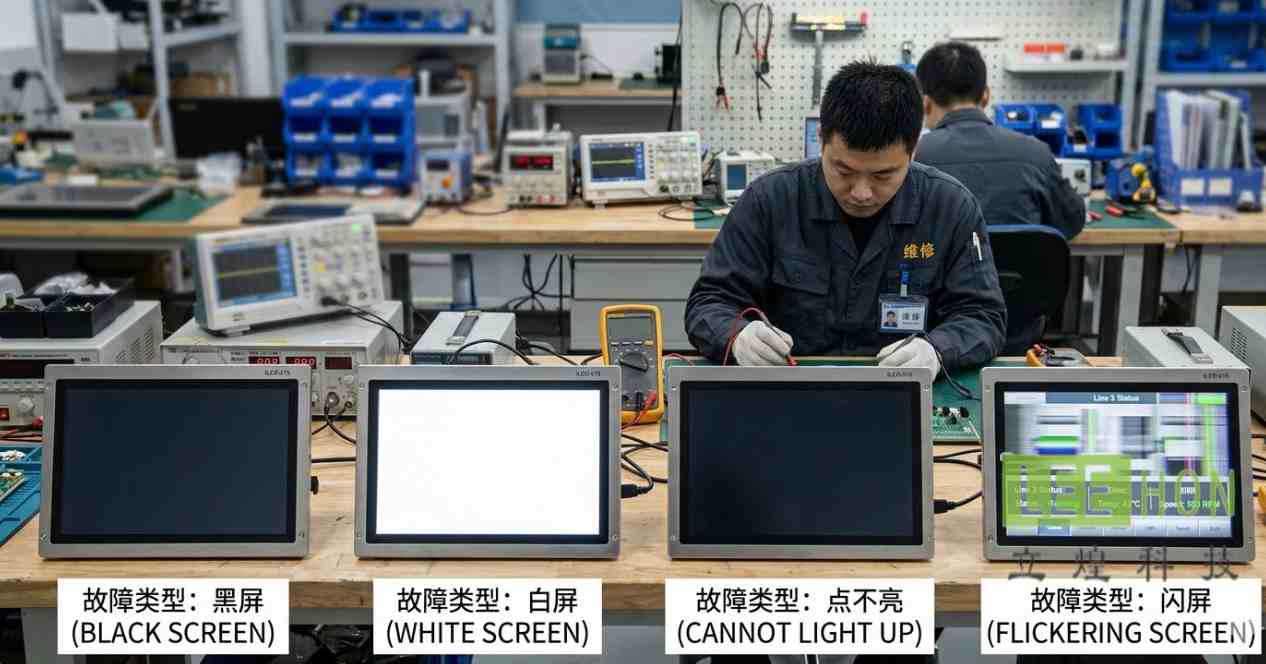

一、同樣叫“黑屏”，有哪些不一樣

1、點不亮（Power-on 無任何變化）

定義 ：上電后屏幕沒有任何變化——看不到背光、看不到灰底、也沒有“隱約亮”。

最常見歸因 ：

供電鏈路未建立（主板未供電/保險/保護/短路/電壓缺失）

背光鏈路未建立（但要先確認你看到的“黑”是不是背光沒開）

連接器未插到位/針腳定義錯誤（替換型號、改屏線高發）

系統未啟動（主控沒有起來，屏也不會有任何表現）

點不亮的排查，本質是“先把電從源頭送到該送的地方”。

2、白屏（背光亮，畫面白/灰白）

定義 ：背光亮，屏幕呈均勻白底或灰白，有時帶輕微豎紋；通常沒有任何有效圖像。

典型歸因 ：

屏“有電”但“沒拿到有效視頻數據”（信號未鎖定 / 鏈路訓練失敗 / 初始化缺失）

接口/映射/通道不匹配（LVDS 的 VESA/JEIDA、單雙通道 odd/even、位寬 6/8-bit 等）

屏線差分對接觸不良/缺對（數據亂、TCON 進默認態）

時序窗口不對（像素時鐘、DE/HS/VS 極性、MIPI 初始化表錯誤）

LVDS 雙像素/odd-even 拆分規則屬于典型“白屏/花屏根因之一”。TI 的 LVDS/OpenLDI 映射說明里明確解釋了 odd/even 像素拆分方式與數據組織。

記憶口訣： 白屏更像“有電沒圖” ，優先查信號鏈路與初始化，而不是盯著背光。

3、黑屏（要分“暗黑”和“亮黑”）

黑屏A：暗黑（背光不亮）

定義：整屏完全黑，拿手電照屏面也看不到任何圖像細節。

歸因：背光供電/背光驅動/EN-PWM/燈條故障、背光保護觸發。

方向：先查背光鏈路，再回頭查信號。

黑屏B：亮黑（背光亮但無圖，屏面是均勻灰黑）

定義：背光有亮度，但無圖像；像“開著燈的黑”。

歸因：主控?zé)o輸出、eDP 訓練失敗、LVDS 映射錯誤、MIPI 沒初始化、分辨率/時鐘不匹配。

方向：按白屏同類流程查“信號與時序”，但更要確認“主控到底有沒有在輸出”。

4、閃屏（周期性閃爍/間歇白黑/抖動）

定義 ：畫面或背光周期性閃爍；冷機正常熱機閃；或一碰線束現象變化。

高概率歸因 ：

1·供電瞬態/紋波導致 TCON 或背光驅動復位

2·背光 PWM 噪聲、地回路耦合（觸摸屏項目高發）

3·鏈路邊際不足（線束過長、阻抗不連續、屏蔽差、連接器虛接）

4·過溫/過流保護觸發（尤其高亮、密閉腔體）

5·ESD 干擾后進入異常狀態（觸控面板設備更常見）

工業現場常用的系統級 ESD 標準 IEC 61000-4-2 會定義接觸放電與空氣放電等級，很多應用筆記會用“8kV 接觸≈15kV 空氣（Level 4）”這類等效關系幫助工程人員理解測試嚴苛度。

二、先分診，再歸類

先分診，再歸類（電 / 光 / 信號 / 接觸 / 干擾） 下面這套流程的目標不是“立刻修好”，而是 10分鐘內把問題鎖進一個可控桶里 ，知道下一步該測哪里、換哪件、找誰配合。

先記錄“四要素”

1、背光：亮 / 不亮 / 閃

2、屏面：白 / 黑 / 灰黑 / 花 / 正常但抖

3、現象是否“受按壓、晃動線束影響”

4、冷機就異常？還是熱機才異常？

這四條寫清楚，你就能直接選對分支。

三、流程A：

點不亮（無任何反應）——先把“電”跑通

A1：確認主供電與屏供電是否建立

主板輸入電（12V/24V/5V）是否正常？是否有保險/保護件熔斷？

屏端邏輯電壓（常見 3.3V/5V/10V 視模組而定）是否到位？

如果是帶多路模擬電的屏（AVDD/VGH/VGL），需確認這些 rail 是否存在（很多屏的TCON缺任一路就不會正常響應）。

快速動作 ：

萬用表先量“有無電”，示波器再看“穩不穩”（紋波/跌落）。

若電壓完全沒有：優先查供電路徑與保護件。

若電壓有但上電瞬間掉：優先查短路/浪涌/DC-DC能力不足。

A2：確認背光是否被允許開啟

很多現場誤判來自“背光沒開，感覺就是點不亮”。

檢查 BL_EN / EN / PWM 是否有信號

若背光驅動板有故障指示腳（FAULT/PGOOD），看是否觸發保護

允許的話先強制背光 100% 占空比做排除（把變量減少）

A3：確認連接器是否“插到位、插對位”

小間距連接器最怕“看起來插了其實沒到底”

換屏或改線束時，針腳定義錯位會導致“完全無反應”或“直接保護”

四、流程B：

背光不亮（暗黑）——先證明“有圖還是沒圖”

B1：手電筒判別法（最快最靠譜）

把手電貼近屏面斜照：

能隱約看到圖像/菜單輪廓 → 信號鏈路基本OK，問題集中在背光（供電/驅動/燈條/使能）

完全看不到圖像 → 進入流程C（按白屏/亮黑查信號與時序）

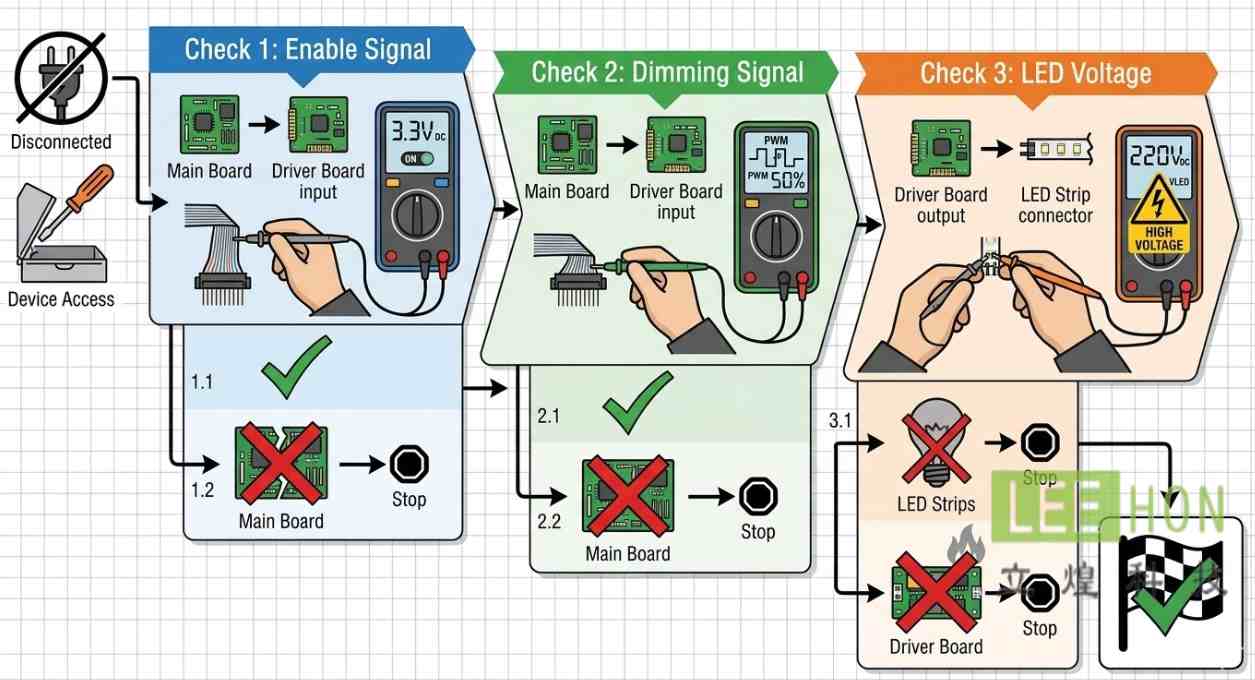

B2：背光鏈路三連查

1、背光輸入電壓（5V/12V/恒流驅動輸出）是否存在

2、EN/PWM 是否存在，頻率/占空是否合理

3、背光驅動是否過流/過溫保護（很多閃一下就滅就是保護）

五、流程C：

白屏/亮黑（背光亮但無圖）——信號鏈路優先于“換屏”

這一類最容易被錯誤處理成“屏壞了”。實際工程里，白屏/亮黑更多是 鏈路與配置問題 。

C0：先證明主控“真的在輸出”

有外顯口（HDMI/DP）的：先外接顯示器看系統是否起畫面

沒有外顯口的：看啟動日志/狀態燈/串口輸出，確認系統是否正常啟動

主控沒起來，怎么查屏都查不出結果。

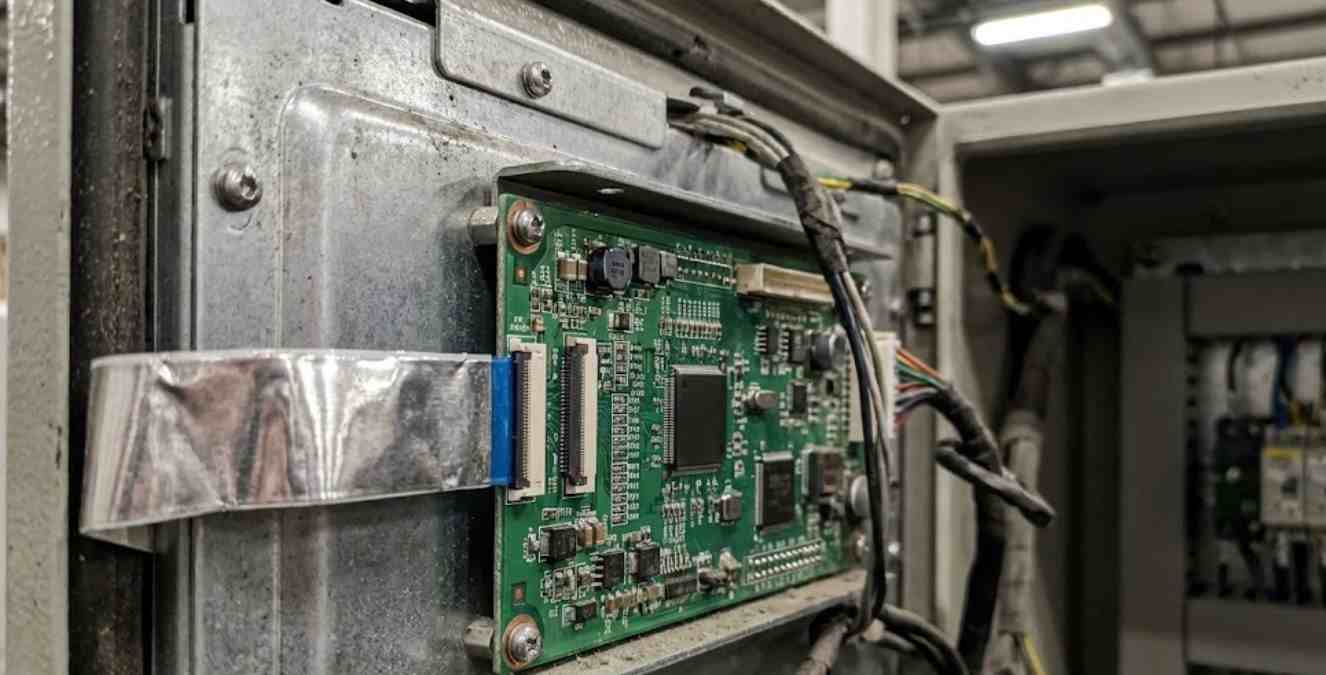

C1：LVDS分支（工控最常見）

最先核對四件事 ：通道、位寬、映射、線束完整性

1、單/雙通道：是否接對？（雙通道接成單通道會白屏/花屏/抖動）

2、位寬：6-bit/8-bit是否一致

3、映射：VESA/JEIDA 是否一致（不一致會偏色、顏色錯位、甚至白屏/異常灰階）

4、odd/even 像素拆分與數據組織：雙通道常見 odd/even 像素分發，接反會出現隔列錯位/豎條紋。TI 對 odd/even 拆分邏輯的說明可直接用于工程對照。

快測動作（比“改軟件”更快） ：

換一條已知良好的屏線

輕壓連接器/晃動線束，看現象是否變化（變化大→高概率接觸/線束/屏蔽問題）

縮短線束或臨時遠離背光電源線/電機線（變化大→干擾/地回路問題）

C2：eDP分支（15.6/21.5等內嵌常見）

eDP 的關鍵不是“分辨率”，而是**鏈路訓練（Link Training）**與 lane/速率檔位是否匹配。VESA 的 eDP 介紹材料明確其作為 PC 內部顯示接口使用。

排查要點 ：

1、lane 數（1/2/4）是否匹配

2、速率檔（HBR/HBR2等）是否匹配

3、訓練失敗常見表現：白屏/亮黑/閃一下再黑

4、線束與連接器品質：eDP對線束與屏蔽更敏感，接頭虛接會導致“時好時壞”

C3：MIPI DSI分支（小尺寸、嵌入式平臺常見）

MIPI D-PHY 的一條 Clock lane + 多條 Data lane 結構是基礎事實，且已擴展到工業機器人等場景。

工業里 MIPI 白屏/黑屏最常見根因 ：

1、初始化序列缺失或不對（尤其命令模式屏）

2、lane 數、時鐘配置不對

3、視頻模式/命令模式不匹配

4、線太長/布局不規范導致鏈路邊際不足（MIPI更像板內高速接口）

六、流程D：

閃屏（最容易誤判為“屏壞”）——先分“背光閃”還是“圖像閃”

D1：先看閃的是“背光亮度”還是“圖像內容”

背光整體明暗閃：優先查背光供電、PWM、驅動保護、溫升

背光不變但圖像閃/斷幀：優先查信號鏈路與供電紋波（TCON復位）

D2：抓住“熱機/冷機差異”這個線索

冷機正常、熱機閃：常見是過溫保護、供電降額、連接器熱膨脹虛接

冷機就閃：更像供電能力不足、上電時序錯誤、線束/屏蔽問題

D3：供電波形一錘定音（能上示波器就別只用萬用表）

只要看到閃屏瞬間：

VDD 下降/紋波暴漲

背光電源掉一下

就先解決電源與地回路，再談?dòng)成?驅動。

工業排障最省時間的原則： 先抓“會讓芯片復位”的東西 。

七、把觸摸屏納入流程：

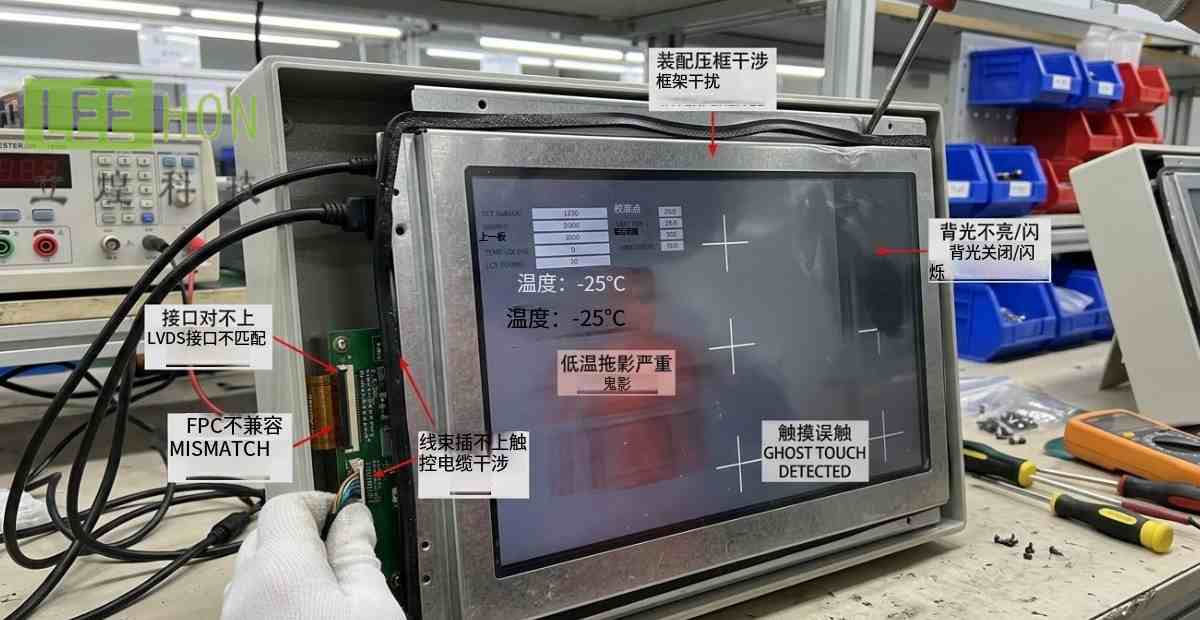

很多“閃屏/白屏”其實是觸摸噪聲或ESD引發的系統級問題，當設備是“LCD液晶屏 + 觸摸屏（PCAP/RTP）”組合時，排障必須多加一層判斷： 觸摸端是否在把噪聲帶進顯示鏈路 。尤其是：

1·背光 PWM 與觸控掃描頻段沖突

2·觸控USB線束與LVDS/eDP線束捆扎并行

3·觸控控制板與主板地參考混亂

4·觸控面板承受ESD放電后，控制器進入異常狀態并影響系統供電/地回路

IEC 61000-4-2 的系統級ESD等級被廣泛用于產品抗靜電要求說明，工程上可用其等級做目標定義與驗證基準。

觸摸聯動快測法（非常實用） ：

1、臨時斷開觸摸USB/I²C，只保留顯示 → 現象是否明顯改善？

2、背光固定100%（或改DC調光）→ 誤觸/閃屏是否消失？

3、觸摸線束與背光/電源線分開走 → 現象是否降低？

如果改善明顯，說明你要把“觸控+背光+接地”當系統工程重做，而不是換屏。

八、讓排障從小時級變成分鐘級

1、萬用表 +（盡量有）示波器：看電壓“有沒有”和“穩不穩”是兩回事

2、手電筒：最快判別“有圖無背光”

3、已知良好的屏線/轉接板/備屏：快速隔離“線束問題”和“模組問題”

九、現象 → 最優先檢查項

點不亮：供電是否建立 → 保護件/短路 → 連接器插合/針腳定義

暗黑（背光不亮）：背光供電/EN/PWM/驅動保護 → 手電確認是否有圖

白屏：主控是否輸出 → 鏈路配置（LVDS映射/單雙通道、eDP訓練、MIPI初始化） → 屏線完整性

亮黑：主控是否輸出 → 鏈路訓練/映射/時序 → 線束與接地

閃屏：先抓電源紋波/過溫/保護 → 再查鏈路邊際 → 再考慮觸摸噪聲/ESD

常見問題

Q1：白屏和亮黑（背光亮但沒圖）在排查上有什么區別？

A：兩者都屬于“有背光、無有效圖像”，優先查信號鏈路與初始化；白屏更常見于鏈路未鎖定或映射/時序錯誤，亮黑更需要先確認主控是否真的在輸出視頻。

Q2：LVDS 屏花屏/白屏，為什么總有人強調 odd/even 與 VESA/JEIDA？

A：因?yàn)殡p通道LVDS常見 odd/even 像素拆分與不同映射標準，接錯會直接導致隔列錯位、豎條紋、偏色甚至白屏。LVDS/OpenLDI 映射說明對 odd/even 拆分邏輯有明確解釋?zhuān)勺鳛楣こ虒?duì)照。

Q3：eDP 屏出現白屏/閃一下再黑，第一優先查什么？

A：優先查鏈路訓練與lane/速率檔匹配，以及線束/連接器屏蔽與接觸可靠性。eDP作為內部顯示接口有訓練與鏈路要求，訓練失敗常表現為無圖或不穩定。

Q4：閃屏到底是“背光問題”還是“信號問題”，最快怎么分？

A：看閃的是整體明暗還是僅畫面內容；再做供電波形快測：若閃屏瞬間電壓掉或紋波暴漲，先修供電/保護/散熱，別先糾結映射。

Q5：觸摸屏?xí)?dǎo)致顯示白屏/閃屏嗎？怎么快速驗證？

A：會。觸控控制器、USB/I²C線束、背光PWM與地回路耦合可能把噪聲帶入系統，甚至ESD事件讓控制器異常影響整機。最快驗證是臨時斷開觸摸端、固定背光、分離線束觀察現象變化；系統級ESD目標可參考 IEC 61000-4-2 的等級口徑。
