高亮LCD液晶屏為什么容易發熱？

LCD自己是不發光的，真正發光的是背光（大部分是LED背光）。屏幕越亮，本質上就是：背光LED電流越大、功耗越高。工業/戶外高亮屏：500、800甚至1500cd/m²，同尺寸下背光功耗可能是普通屏的2——4倍。這些“多出來的功率”，不可能全部變成可見光，大部分都會在LED芯片、導光板、反射片等地方變成熱量，所以高亮LCD天然更熱。

一、高亮LCD的需求從哪里來？

在普通辦公場景里，300cd/m²左右的亮度已經足夠使用；人的視網膜在遮擋環境光的情況下，感知并不依賴極高亮度。

但在這些場景中，情況完全不同：

1、戶外自助終端、充電樁、公交站牌屏

2、半戶外的櫥窗廣告機、銀行/營業廳門口的叫號機

3、高亮車間的HMI、工程機械、船舶導航終端

4、醫療推車終端、應急指揮終端等高環境光場景

這些應用有一個共同特點：環境光強，反射多，普通亮度的LCD很容易“被淹沒”。為了保證在強光環境下仍然“看得清”，背光亮度就不得不大幅提升，從250–300cd/m²拉到500、800乃至1500cd/m²，這就是所謂的“高亮LCD”。然而，一旦亮度拉高，發熱問題幾乎必然隨之而來。要理解原因，就要先看清楚LCD的結構和“亮度”是怎么來的。

二、亮度從哪里來？

LCD自身不發光，它只是負責“調光”——后面有一套背光系統在發光，LCD面板通過液晶分子和偏光片控制透過多少光，形成人眼看到的圖像。

1.高亮=更大背光功率

決定LCD亮度的第一因素，就是背光LED的功率。以同尺寸面板為例，大致可以有這樣一個對比：

普通室內屏：

亮度：250–300cd/m²

背光功耗：比如3–5W左右

高亮工業/戶外屏：

亮度：800–1000cd/m²

背光功耗：輕松翻倍到8–15W，甚至更高

從能量角度看，LED把電能一部分轉換為可見光，一部分變成熱?，F實中LED的光電轉換效率有限，絕大部分輸入功率最終都會以熱的形式散到周圍材料上。所以，高亮本質上就是一句話：同樣大小的LCD，你讓它發出更多光，就意味著往背光系統里灌更多功率，而多出來的那部分功率，遲早都要變成熱。這就是“高亮LCD天然更容易發熱”的基礎邏輯。

2.光學效率不可能100%，損耗都變成熱

背光系統并不完美，即使你給了足夠功率，也不可能全部變成“有效亮度”。功率在下面這些環節都會有損耗：

1、LED芯片內部發光效率損耗；

2、LED封裝、膠體吸收一部分光；

3、導光板、擴散片、棱鏡片等光學膜折射/反射/吸收；

4、偏光片和彩色濾光片進一步吸收部分光線。

所有這些損耗，最終都轉換成熱量滯留在背光模組和面板結構內部。亮度越高，能量流越大，對熱的壓力也就越大。

三、結構層疊讓熱“出不去”：LCD的散熱天然不占優勢

與一塊簡單的鋁散熱板不同，LCD背后是一整套高集成度的光學結構，這些結構從設計角度就不是為了散熱，而是為了“把光盡量朝正面送”。

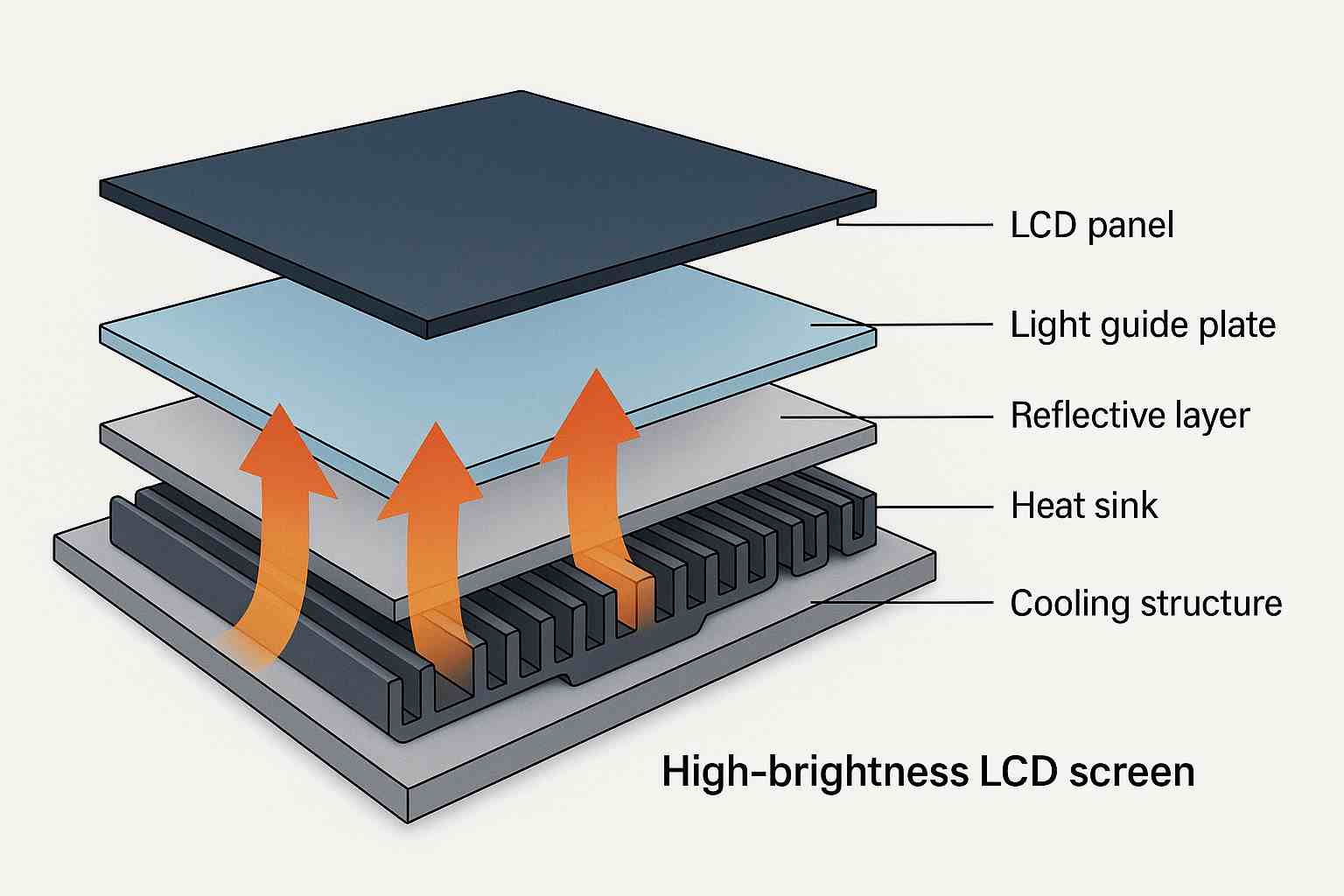

1.背光模組是一個“密集光學三明治”

典型的背光模組結構一般包含：

LED燈條（側入式）或下方一整陣列LED（直下式）；

底部反射片，用來把向下、向后的光再反射回導光板；

導光板，將點光源變成面光源；

擴散片，均勻亮度；

棱鏡增亮膜，把斜方向的光折射到前向，提高正面亮度；

上下偏光片、TFT玻璃基板和彩色濾光片；

最外層的蓋板玻璃或觸摸屏。

這些層之間的空氣流動非常有限，大部分區域靠接觸導熱和少量輻射散熱。散熱路徑長、界面多、材料導熱率普遍不高，決定了背光熱量很難被快速帶走。

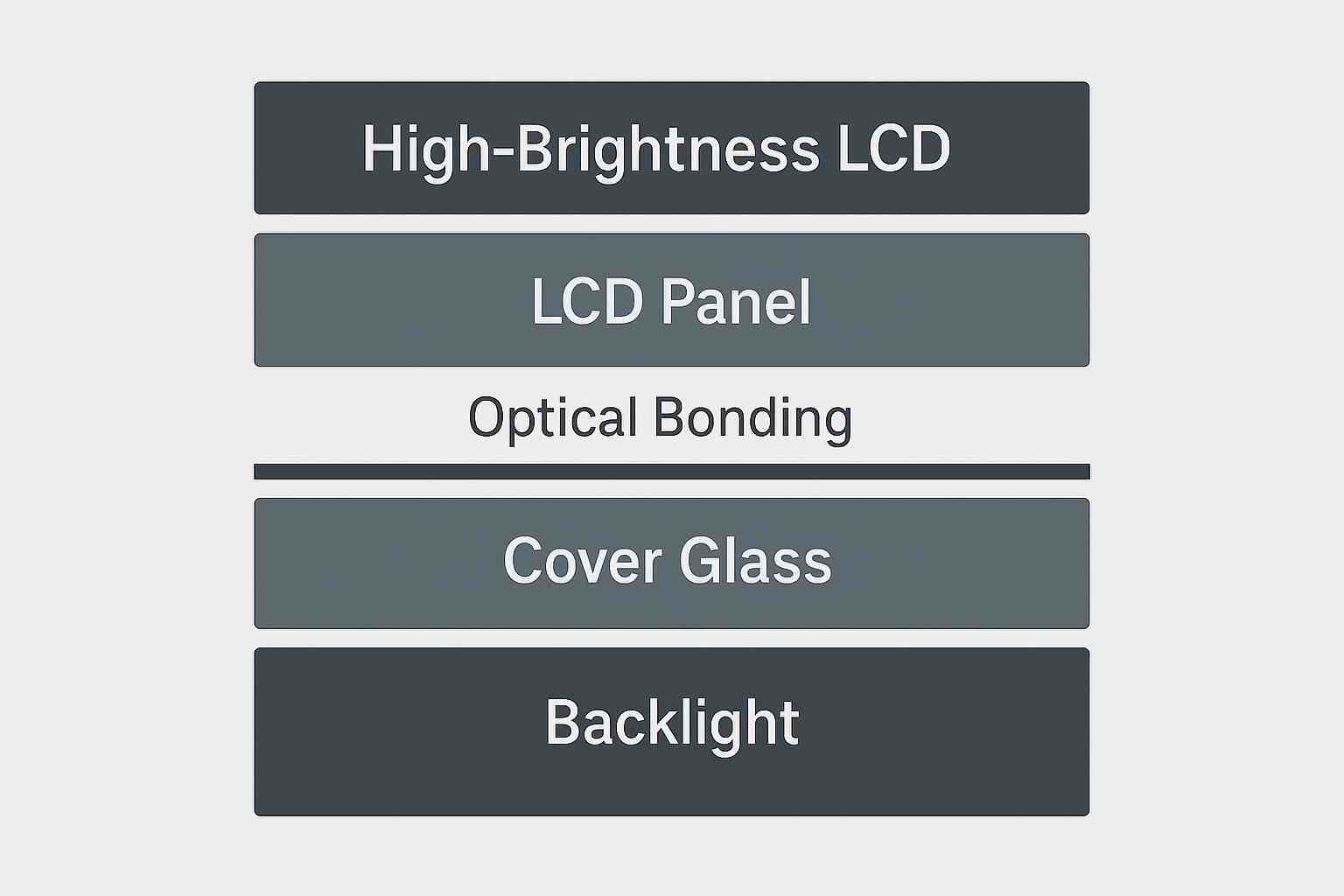

2.全貼合進一步減少空氣對流

為了提升光學性能和抗反射能力，高亮屏往往還會采用：

蓋板玻璃+觸摸屏+LCD的全貼合（OCA/LOCA）結構；

面板上下通過光學膠緊密黏合，中間沒有空氣層。

從光學角度看，這是好事：減少界面反射、提高對比度。但從散熱角度看，這會帶來兩個后果：

蓋板玻璃與LCD之間不再有空氣層，小范圍的對流散熱幾乎被抑制；

熱量更集中地滯留在液晶層和背光模組附近。

再疊加上工業/戶外產品追求的“窄邊框+一體化前面板”，散熱的“出口”本來就少，高亮之后就更明顯地暴露出溫升問題。

四、工作環境也在“加溫”：高亮往往伴隨高溫、高封閉

高亮屏不僅自身發熱多，它出現的地方，環境溫度也往往并不友善。

1.戶外陽光直射：被動加熱嚴重

當LCD安裝在戶外或靠近落地玻璃的位置，除了背光自己的熱以外，還有一股“不請自來”的熱源：太陽輻射。

夏季正午，玻璃表面的實際溫度可以輕松到達60–70℃；

如果結構設計不當，玻璃、大尺寸面板和金屬框架都會被曬到很高溫度；

面板內部由于散熱難，累積熱量后，整體溫升可能進一步上探。

這意味著：高亮屏往往是在“本來就熱”的環境下繼續發熱，最終整體溫度很容易逼近甚至超過面板的額定工作溫度。

2.密封機柜與高防護等級：散熱和防護是一對矛盾

大部分工業/戶外設備還會有這些要求：

1、防水、防塵（IP65、IP67等）；

2、防鹽霧、防油霧、防腐蝕；

3、用戶無法輕易打開前蓋，以保證安全與可靠性。

為此，整機往往設計成“封閉箱體+密封前面板”的形式。這對防護來說是好事，卻對散熱非常不利：

1、箱體內部空氣難以循環，大部分熱量僅通過金屬殼體緩慢往外傳導；

2、背光緊貼箱體前部，熱量一旦在局部堆積，很難快速向外擴散；

3、如果箱體背部又有其它發熱源（如電源、變頻器），則整體溫度更高。

在高亮LCD這種本身功耗就大的“熱源”上做密封設計，如果散熱設計不跟上，就幾乎注定會出現“溫升偏高”“夏季死機”“局部發花”等一系列問題。

五、別忘了還有電路在發熱

很多人提到“高亮LCD發熱”，只想到背光。實際上，背光后面還有相當一部分電路在持續發熱：

1.LED背光驅動電路

高亮背光需要大電流恒流驅動，驅動電路中會有：

MOS管開關損耗；

電感、二極管等器件的銅損和磁損；

電流采樣電阻的熱耗散。

功率越大，驅動部分的發熱越明顯。這部分熱量通常離背光燈條很近，會疊加到面板溫升上。

2.多路DC/DC與接口芯片

高亮工業/戶外屏大多配套：

用于轉換12V/24V到面板工作電壓的DC/DC電源；

為背光提供高壓/恒流的升壓或降壓電路；

LVDS/eDP/HDMI等接口轉換芯片；

時序控制器（TCON）等邏輯電路。

即便電源效率達到90%，那10%的損耗在高功率條件下仍然是非?？捎^的熱量。這些模塊如果布在面板背部、機柜局部不通風區域，整體發熱會更加集中。

六、使用模式：高亮+長時間滿負荷，是“堆溫”的放大器

消費類設備的亮度往往處于40–70%波動狀態，環境光暗下來的時候亮度會自動降低；用戶不看時還會熄屏。但在很多工業/戶外項目中，高亮屏往往是這樣被使用的：

出廠默認亮度就被設定在80–100%；

現場調試時，為了“看著更爽、更亮”，工程人員會把亮度再拉滿；

沒有環境光感應或自動調節邏輯，晝夜全功率運行；

一年四季7×24小時點亮，幾乎沒有“休息”。

這相當于讓背光和驅動系統長期工作在接近額定極限的工況，在高溫季節、密封箱體的環境下，很容易讓面板內部溫度持續處于不健康的區間。

七、高溫對LCD的影響：不僅僅是“燙手”這么簡單

高亮導致的發熱如果處理不好，不只是“外殼有點燙”這么簡單，還會給LCD和背光帶來多維度的壽命和可靠性風險。

1.LED背光：光衰和色溫漂移加速

LED器件的壽命高度依賴結溫，結溫每升高10℃，壽命通常會明顯縮短。高亮、高溫條件下：

LED早期光衰更明顯，亮度下滑速度加快；

白光LED的色溫可能發生漂移，整體畫面色偏；

局部散熱不均還可能導致亮度不均勻區域。

2.液晶與偏光片：Mura、色偏、黃化

液晶層與偏光片對溫度也相當敏感：

長期高溫會加速偏光片老化，引發發黃、發暗現象；

局部溫度過高可能導致Mura斑（亮暗不均、塊狀陰影）；

液晶材料高溫下長期工作，響應特性和對比度也會逐步變差。

對于需要長期保持畫質穩定的工業監控、醫療顯示等應用，這類問題一旦出現基本不可逆，只能通過更換模組解決。

3.膠材與結構：氣泡、脫層、起霧

全貼合結構中還涉及大量光學膠、封裝膠和密封膠，長期處在高溫、高濕環境下可能出現：

膠材老化、失粘，產生局部脫層；

光學膠內部出現細小氣泡或霧狀缺陷；

封裝不良處成為水汽入侵的通道，誘發內部起霧。

這些缺陷不僅影響外觀和光學性能，還可能進一步加速面板內部其它材料的老化。

八、工程設計中的注意事項：高亮屏的散熱必須“前置設計”

理解了“為什么會熱”，工程上就要主動地把解決方案前置到設計階段，而不是等到現場死機、花屏再回頭補救。下面這部分可以直接作為項目設計說明中的“注意事項”使用。

1.選型階段就關注功耗，不只看亮度數據

不要只盯著“1000cd/m²”“1500cd/m²”這些宣傳數字，要同時看背光功耗和總功耗指標；

在滿足戶外可讀性的前提下，優先選擇**光效更高（同亮度功耗更低）**的面板；

對于極端環境，盡量選用

寬溫工業面板，比如工作溫度可達70℃或85℃的規格，為散熱設計預留安全余量。

注意：在方案比較階段，建議把“亮度(cd/m²)/背光功耗(W)”作為一個重要評價指標，不要只用“亮度越高越好”來做決策。

2.結構設計中要把“散熱路徑”畫清楚

盡量使用高導熱材料作為面板背板（如鋁合金），讓背光熱量可以快速傳導到箱體主結構；

給背板做散熱鰭片或增強與機柜的接觸面積，避免背光熱量只堆積在局部；

在滿足防護等級的前提下，預留必要的

空氣流通路徑或風道；

避免在面板背部緊貼安裝大功率電源、變頻器等二次熱源。

注意:散熱問題通常不是某一塊屏單獨決定的，而是“屏+背板+機柜+安裝環境”合起來的結果。結構工程階段如果沒有對“熱量從哪里產生，到哪里排出”進行通盤梳理，后期很難通過小改動徹底解決。

3.做好亮度控制策略：不要讓高亮24小時“拉滿”

盡量配置環境光傳感器，實現自適應亮度控制：白天強光時自動提高亮度，夜間自動降低，既節能又減輕發熱；

在軟件層面預留“節能模式”和“夜間模式”，允許運維根據實際情況調整亮度上限；

對于遠程管理的設備群，可通過平臺下發統一亮度策略，在不影響可讀性的前提下降低整體負載。

注意：高亮屏不應該被當成“永遠100%亮度”的燈泡使用，合理的亮度管理，對延長屏幕壽命和降低故障率非常關鍵。

4.電源與驅動的熱設計不能被忽略

選擇效率更高的LED驅動和DC/DC模塊，盡量減少多余損耗；

將高功率器件布置在更有利散熱的位置，避免緊貼液晶模組背部；

對于大尺寸、高亮項目，可以考慮將部分電源/驅動功能從屏幕后移到機柜下部或單獨的電源模塊。

注意：在高亮方案中，LED驅動和DC/DC并不是“無足輕重的小配角”，它們的熱設計如果粗心，溫升同樣會成為系統短板。

5.在樣機階段進行充分的熱測試與驗證

在實驗室中模擬夏季極端環境：高溫、高濕、長時間滿負載點亮；

實測面板表面溫度、背板溫度和箱體內部溫度分布；

在溫升測試下檢查畫質變化、亮度衰減和觸控穩定性；

對關鍵應用進行多輪溫度循環、冷熱沖擊測試，評估長期可靠性。

注意：不要只憑“摸上去不太燙”來判斷溫升是否安全，關鍵是對比面板和背光器件的額定溫度限值，結合長期工作壽命要求來評估。

6.運維與使用環節的合理配置

在項目交付時，說明推薦的亮度設置范圍，避免現場人員盲目追求“越亮越好”；

對安裝位置進行引導，盡量避免正對南向無遮擋直射日光的位置；

對長期運行的戶外設備，建議定期檢查箱體散熱口是否堵塞、風扇是否正常運轉。

注意：高亮屏的可靠運行不僅僅取決于出廠設計，也取決于現場安裝位置和運維習慣。對工程方和客戶做基本的“使用說明”，是降低風險的簡單但有效的方法。

對比維度	高亮LCD液晶屏	標準亮度LCD液晶屏
典型亮度范圍	500~1500cd/m²，面向戶外/半戶外、高環境光場景。	250~400cd/m²，主要用于室內、光線可控場景。
背光功耗	同尺寸下背光功耗顯著更高，通常是標準亮度屏的2~4倍。	背光功耗較低，整體能耗與發熱壓力較小。
發熱水平	背光和驅動板溫升明顯，若散熱設計不足容易出現高溫運行狀態。	發熱相對溫和，對散熱結構和材質要求更低。
戶外可視性	配合全貼合和防眩設計，可在強光、直射陽光下保持較好可讀性。	在強光環境中容易“發灰”、對比度下降，屏幕內容被環境光淹沒。
結構與散熱要求	需鋁背板、散熱鰭片或風道設計，機柜內部需充分考慮熱管理。	一般鋼板或簡單背板結構即可滿足，大多數場合不需要專門散熱方案。
對環境溫度的敏感度	在高環境溫度+高亮度工況下更容易接近器件溫度上限，需預留更大溫度余量。	在常規室溫和中等環境溫度下工作相對輕松，對高溫環境適應性要求較低。
壽命與可靠性風險	若散熱不足，高溫會加速LED光衰、偏光片黃化和膠材老化，Mura風險上升。	在合理使用條件下，背光光衰、黃化等問題出現得更晚，可靠性更易保障。
系統設計復雜度	需綜合考慮散熱、功耗、電源、機柜防護與安裝環境等多因素，設計復雜度高。	設計相對簡單，對電源與散熱的約束條件較少。
典型應用場景	戶外廣告機、充電樁、自助終端、公交站牌、戶外HMI、強光車間看板等。	室內工業HMI、辦公顯示、普通機房終端、物流倉儲終端等。
成本與運維投入	面板、背光和散熱結構成本更高，長期運行的電費和維護成本也更高。	采購成本和運行成本相對較低，維護難度小。

高亮LCD液晶屏給工業和戶外領域帶來了更強的可視性和更好的用戶體驗，讓設備在陽光下、在復雜環境中依然“看得見、看得清”。但與此同時，高亮也意味著更高的背光功率、更復雜的結構散熱、更嚴苛的工作環境——發熱問題不是“偶然現象”，而是技術路線帶來的“必答題”。從方案設計開始，就把“熱”的問題當作一項核心約束來考慮：

選對面板和背光規格；

設計好散熱路徑；

制定合理亮度控制策略；

做扎實的熱測試和可靠性驗證。

只有這樣，高亮LCD才能真正發揮它在工業和戶外場景中的價值，而不是在夏天的某一天，悄悄地從“高亮”變成了“高風險”。

常見問題

Q：高亮LCD液晶屏亮度是不是越高越好？實際項目要怎么取舍？

A：不一定。亮度夠用才是“剛好好”，過高反而會帶來發熱、壽命和成本問題。

在工程應用里，亮度只是其中一個指標，更重要的是在“環境光+結構+散熱+壽命”這幾個維度之間找到平衡點：

1.環境光是第一前提

室內、光線可控的環境下，300——400cd/m²已能滿足大多數應用，盲目用1000cd/m²只會徒增功耗和發熱。

半戶外、靠窗、強光直射位置，500——800cd/m²才真正有意義，再往上則要非常慎重評估散熱。

2.亮度越高，背光功耗和發熱越大

同尺寸面板上，亮度從300cd/m²拉到1000cd/m²，背光功耗往往翻倍甚至更多；

這部分多出來的功率最終都會變成熱，直接推高面板溫度和箱體內部溫度，需要更好的散熱和更高的器件溫度余量。

3.高亮也會放大壽命風險和系統成本

長期高溫工作會加速LED光衰、偏光片黃化和膠材老化，縮短整屏壽命；

為了承受更高的溫升和環境溫度，必須配套高導熱背板、更好的機柜散熱設計和更寬溫等級的面板，整機BOM成本隨之上升。

4.工程實踐中的經驗做法

優先評估現場實際環境光和安裝位置，給出“目標可讀性”而不是追求“參數越大越好”；

根據場景預選合理亮度檔（如350/500/700/1000cd/m²），然后再去考慮功耗、散熱和整機成本；

通過環境光傳感器和軟件策略，在滿足可讀性的前提下盡量避免長時間100%亮度運行。

高亮是為“看得清”服務的，而不是為“參數好看”服務的。真正專業的做法，是在“剛好看清+系統穩定+壽命可控+成本合理”之間找到平衡，而不是一味堆亮度。
